HDPE 파이프 생산 라인

Model:16-630mm

100-600kg/h 압출 용량을 갖춘 CE 인증 16-630mm HDPE 파이프 생산 라인. 3년 보증, 평생 애프터 서비스, 완전 자동화된 작동. 물 공급, 가스 전송, 도시 및 산업 응용 분야를 위한 맞춤형 솔루션입니다. 지금 견적을 받아보세요!

문의 보내기

제품 설명

제품개요

플라스틱 압출 기술 분야에서 15년 이상의 전문 지식을 보유한 중국의 선도적인 제조업체인 Yongte는 CE 인증 완전 자동화된 HDPE 파이프 생산 라인을 전문으로 하며 직경 범위가 16~630mm이고 압출 용량이 100~600kg/h인 고품질 폴리에틸렌 파이프를 생산하도록 설계되었습니다. 당사의 HDPE 파이프 생산 라인은 글로벌 산업 및 환경 표준을 엄격히 준수하며 에너지 효율적인 구동 시스템과 지능형 자동화 기술을 통합하여 기존 반자동 장비에 비해 인건비를 30% 이상 절감하는 동시에 99.8%의 생산 수율을 보장합니다.

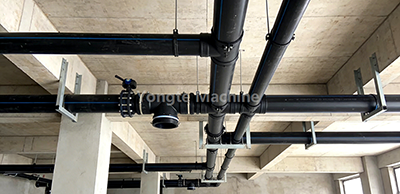

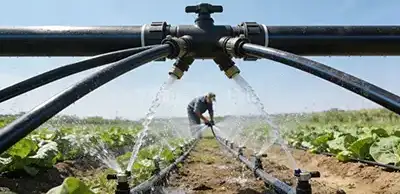

당사의 압출 라인에서 생산되는 HDPE 파이프는 뛰어난 치수 정밀도, 극도로 매끄러운 내부/외벽, 뛰어난 성능 특성(뛰어난 내식성, 누출 없는 구조적 완전성, 최대 50년의 연장된 서비스 수명 포함)을 특징으로 합니다. 도시 급수 네트워크, 천연 가스 전송 시스템, 도시 기반 시설 프로젝트, 농업 관개 시스템 및 산업용 유체 운송 응용 분야에 이상적으로 적합한 당사의 HDPE 파이프 생산 라인은 전 세계 시장에서 고객이 신뢰하는 안정적이고 오래 지속되는 제조 솔루션을 제공합니다.

HDPE 파이프 생산 공정 흐름

원료 혼합 → PE 수지 + 컬러 마스터 배치
진공 공급 → 자동 재료 이송
재료 건조 → 수분 함량 ≤ 0.1%
압출기 가소화 → 180-210℃, SJ75/33 단축 압출기
금형성형 → 균일한 압출을 위한 바스켓/나선형 구조의 다이헤드
진공 교정 → 0.06-0.08MPa, 정밀 치수 교정
다단계 분무 냉각 → 수온 <20℃, 완전하고 균일한 냉각
레이저 프린팅 → 제품 사양 및 배치 정보에 대한 실시간 비소모품 마킹
풀오프 트랙션 → 3-15m/min 안정적인 속도, 변형 방지를 위한 장력 제어

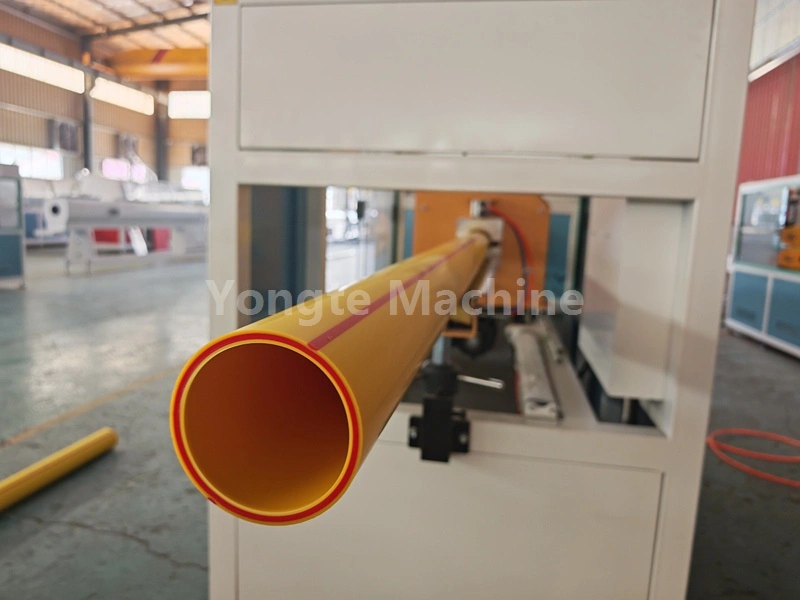

고정길이 절단 → 칩리스 절단, 정밀도 ±1mm
완제품 적재 → 자동으로 순차적 적재, 높이 및 층 조절 가능

프로세스 이점: 완전 자동화된 연속 생산은 높은 효율성, 안정적인 파이프 품질 및 최소한의 재료 낭비를 보장하여 모든 생산 링크의 원활한 연결을 실현합니다.

제품 매개변수

포괄적인 범위의 HDPE 파이프 생산 라인 사양: 당사는 고성능 단일 스크류 압출기, 정밀 절단 시스템 및 최소한의 유지 관리로 안정적인 작동을 특징으로 하는 다양한 직경 요구 사항에 맞는 완전 맞춤형 HDPE 파이프 제조 솔루션을 제공합니다.

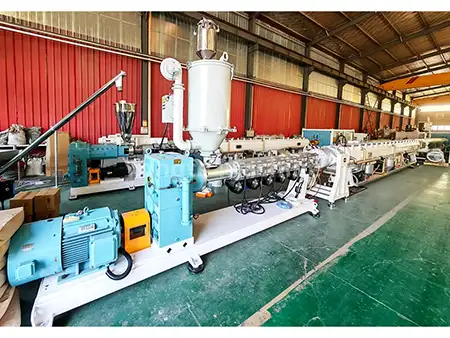

모델	16-63mm	20-110mm	75-250mm	90-315mm	160-450mm	315-630mm

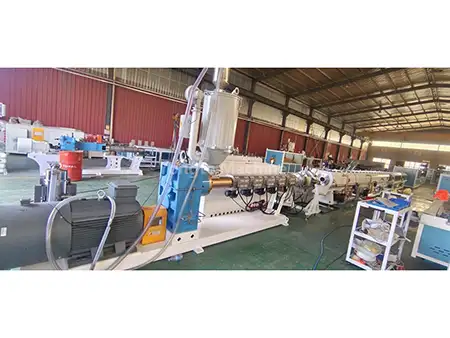

파이프 직경(mm)	16-63	20-110	75-250	90-315	160-450	315-630
압출기 모델	SJ65/33	SJ75/33	SJ90/33	SJ90/38	SJ120/33	SJ150/38
압출기 유형	단일 스크류 압출기	단일 스크류 압출기	단일 스크류 압출기	단일 스크류 압출기	단일 스크류 압출기	단일 스크류 압출기
압출능력(kg/h)	100-180	200-250	250-350	300-400	350-450	500-600
주모터 출력(kw)	37	55	75	90	132	160
생산라인 속도(m/min)	5-15	3-12	2-10	1-5	0.5-3	0.5-3
총 설치 전력(kw)	65	90	125	150	200	250
소비전력(kw)	30	40	55	70	90	110
진공 교정 탱크	9m	9m	9m	9m	9m	9m
스프레이 냉각 탱크	9m	9m	6m*2	6m*2	6m*2	9m*2
절단 정밀도	±1mm	±1mm	±1mm	±1mm	±1mm	±1mm
기계 길이	28m	28m	32분	33분	35m	40m

핵심 구성 요소 및 기능

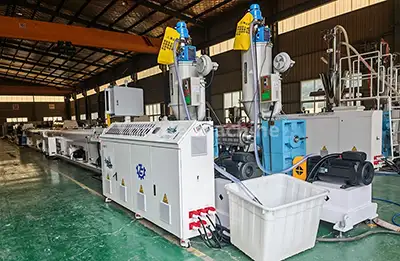

1. 재료 공급 및 건조 자동 진공 공급 장치 + 전문 건조 호퍼 배관 내부에 기포가 생기지 않도록 수분을 철저히 제거하세요. 먼지 없는 이송, 안정적인 자재 공급

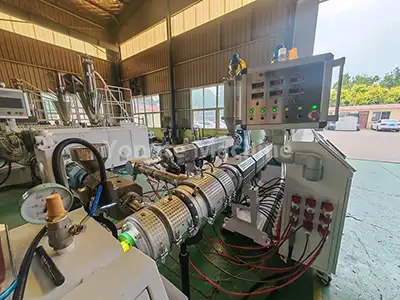

2. PE 파이프 압출기 20% 에너지 절약형 Inovance 서보 모터를 탑재한 고효율 단일 스크류 압출기 내마모성 바이메탈 스크류 배럴(1.5-2배 더 긴 수명) 정밀한 자동 온도 조절, 안정적인 용융 및 압출
3. PE 파이프 마킹 라인 압출기 (SJ25) 파이프용 맞춤형 단일/다중 마킹 라인 메인 압출기와 동기식 작동, 명확하고 내구성 있는 마킹

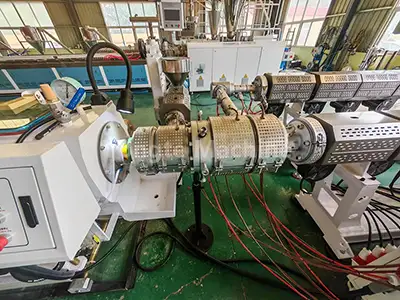

4. 특수 PE 파이프 금형 바스켓/나선형 구조 다이 헤드, 균일한 재료 압출 고정밀 처리로 파이프 크기 정확도 보장 내마모성, 분해 및 청소가 용이함

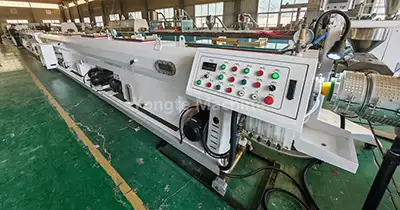

5. PE 파이프 진공 교정 탱크 304 스테인레스 스틸 구조, 내식성 0.06-0.08MPa 안정적인 진공, 다중 구역 제어 파이프 진원도 및 매끄러운 표면 마감 보장

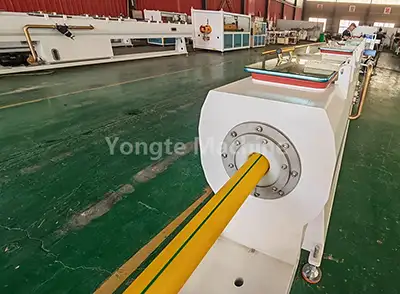

6. PE 파이프 스프레이 냉각 탱크 다단계 분무 냉각, 수온 <20℃ 304 스테인레스 스틸, 효율적인 물 순환 신속하고 균일한 냉각, 배관 변형 방지

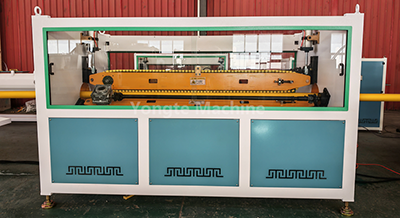

7. PE 파이프 풀오프 견인 기계 이중 스테이지 감속기, 안정적이고 조정 가능한 견인 속도 정밀 제어 시스템, 일관된 장력 다양한 파이프 직경과 생산 속도에 적응

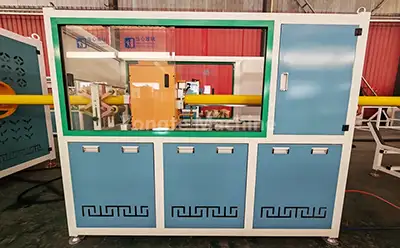

8. PE 파이프 유성 커터 자동 고정 길이, 칩 없는 절단 버(Burr) 없는 가장자리, 절단 정밀도 ±1mm 재료 낭비 최소화, 높은 절단 효율

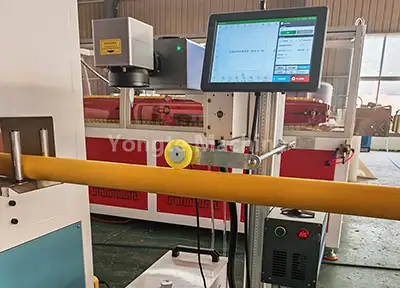

9. 레이저 인쇄기 제품 사양/배치/브랜드 실시간 인쇄 소모품 없음, 명확하고 영구적인 표시 인쇄 내용을 쉽게 조작하고 조정할 수 있습니다.

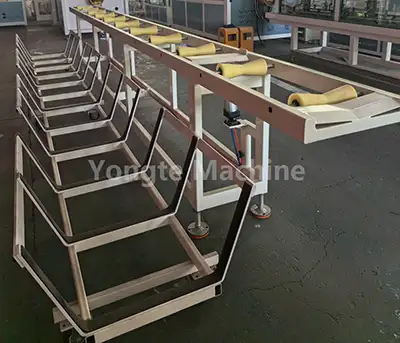

10. 스태킹 랙 완성된 파이프를 순차적으로 자동 적재 조절 가능한 적층 높이 및 레이어 수 노동력 절감, 보관 효율성 향상

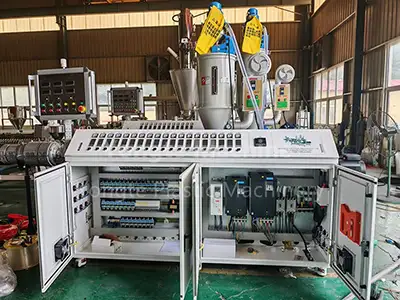

11. 전기 제어 시스템 ABB 주파수 변환기, Siemens 접촉기, Omron 온도 컨트롤러 Siemens PLC 중앙 제어, 정확한 매개변수 조정 EN 60204-1/EN 61000 표준을 준수하는 명확한 케이블 마킹

제품 장점 - 용테 HDPE 파이프 생산라인을 선택하는 이유는 무엇입니까?

에너지 절약 및 저렴한 비용
- Inovance 서보 모터는 전력 소비를 15-20% 절약합니다.
- 완전 자동화된 운영, 인건비 30% 이상 절감
높은 정밀도 및 안정성
- 절단 정밀도 ±1mm, 엄격한 치수 공차
- 안정적인 압출 압력, 균일한 파이프 벽 두께
내구성 및 긴 수명
- 견고한 강판으로 제작된 기계 프레임, 수명 20년 이상
- 바이메탈 스크류 배럴, 기존 소재보다 1.5~2배 더 깁니다.
글로벌 인증 및 규정 준수
- CE 인증, EN ISO 12100/EN 60204-1 준수
- 국제 환경 및 안전 표준 충족
높은 자동화
- 자동공급/절단/적재, 무인 키링크
- PLC 중앙 제어, 원클릭 작동, 배우기 쉽습니다.
프리미엄 소재 및 공예
- 물/접촉부용 304 스테인레스 스틸, 녹 방지
- 분체도장 표면처리, 내식/마모성
전문 판매 후
- 전체 기계에 대한 3년 보증
- 평생 무료 기술 지원, 글로벌 예비 부품 공급
맞춤형 솔루션
- 고객 요구에 따라 파이프 직경/용량을 맞춤화
- 현장 설치, 시운전 및 기술 교육
