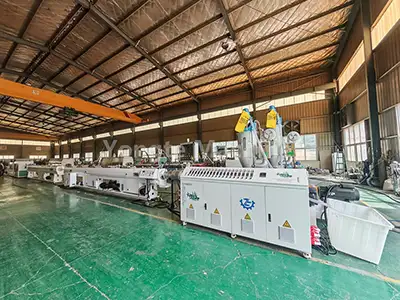

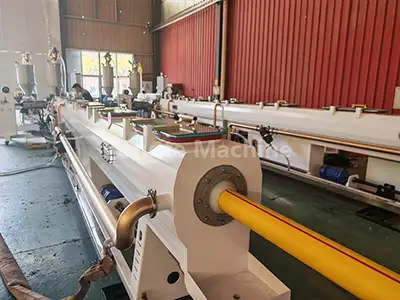

75-250mm 물 공급 PE 파이프 생산 라인

용테는 75-250mm 급수 PE 파이프 생산 라인 전문 공장으로, 이 제품은 중경 폴리에틸렌(PE80/PE100) 파이프 생산을 위해 세심하게 설계된 정교한 고정밀 제조 시스템을 대표합니다. 이 포괄적인 시스템은 원자재 전처리부터 시작하여 압출, 교정, 냉각 및 최종 제품 포장까지 확장되는 완전 자동화된 생산 공정을 통합합니다. 특히 도시 물 공급, 가압 가스 전송, 산업 하수 배수, 대규모 농업 관개 및 고성능 통신 외장 파이프 생산 분야의 응용 분야에 적합합니다. 포괄적인 생산 라인으로서 원활한 장비 통합, 업계 최고의 생산 효율성, 일관되게 정밀한 파이프 치수를 자랑합니다. 글로벌 주류 표준을 준수하는 이 제품은 국내 및 국제 시장에서의 입지 강화를 목표로 하는 중대형 파이프 제조업체를 위한 중요한 장비입니다.

프로세스 흐름

PE 수지 + 컬러 마스터배치 → 혼합 → 진공 공급 → 건조 → 압출기 가소화(180-210℃) → 금형 성형 → 진공 보정 → 다단계 스프레이 냉각 → 레이저 인쇄 → 견인력 풀기 → 고정 길이 절단 → 완제품 적층

제품 매개변수

제품 세부정보

1. 재료 공급 및 건조:	PE 재료는 진공 공급기를 통해 자동으로 압출기의 건조 호퍼로 보내지며, 여기서 수분이 제거되어 함량이 0.1% 미만으로 유지되고 제품 품질이 보장됩니다.

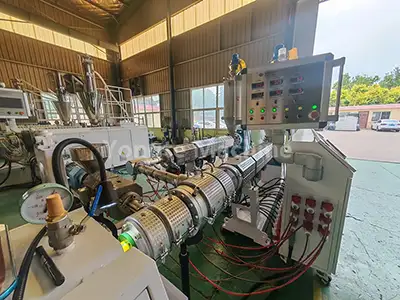

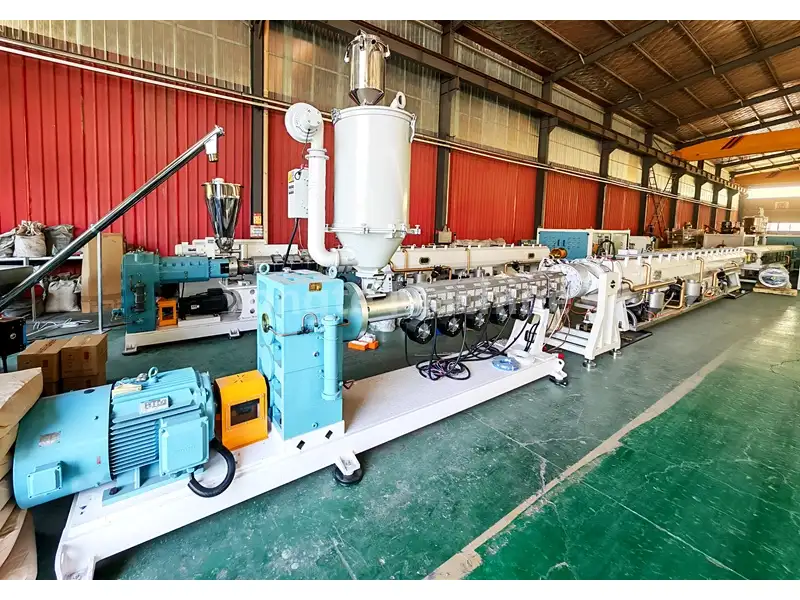

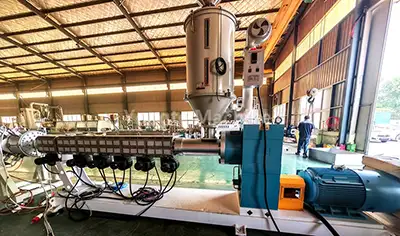

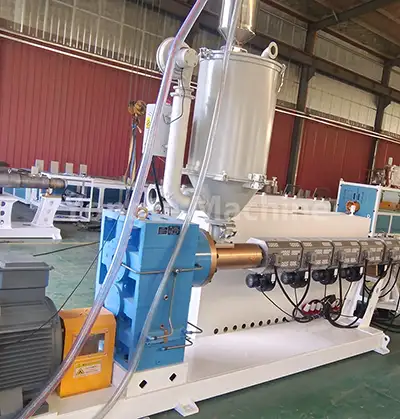

2. PE 파이프 압출기:	이 제품은 75-90KW 에너지 절약형 서보 모터(전력 사용량 약 20% 절감), 직접 구동 기어박스(변속기 효율성 향상 및 유지 관리 용이성), 내구성이 뛰어난 스크류 배럴(정밀 질화 처리된 38CrMoALA 합금강으로 제작), 효율적인 적외선 가열 코일 및 자동 온도 제어(Omron의 고정밀 컨트롤러 사용)를 갖춘 SJ75/33 고효율 단일 스크류 압출기를 사용합니다. 이러한 모든 기능이 함께 작동하여 생산 중에 재료 용융을 안정적으로 유지하고 압출 압력을 균등하게 유지하며 제품 품질을 일관되게 유지합니다.

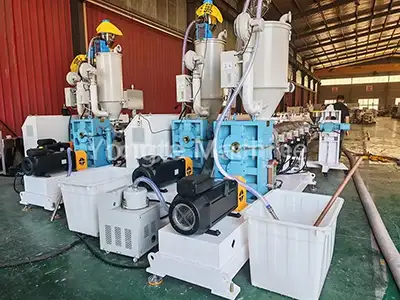

3. 마킹 라인 압출기:	우리는 SJ25 압출기를 사용하여 PE 파이프에 마킹 라인을 추가합니다. 고객의 요구에 따라 한 줄 또는 여러 줄을 만들 수 있습니다.

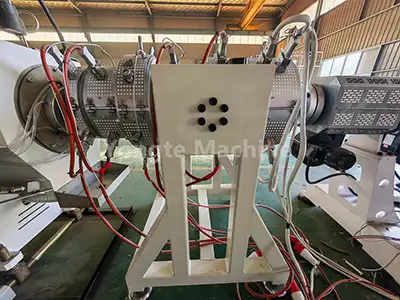

4. 전문 PE 파이프 금형:	압출 시 재료가 고르게 나오는지 확인하기 위해 바스켓이나 나선형 다이 헤드를 사용합니다.

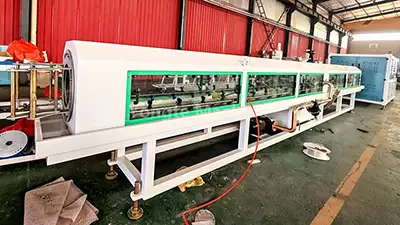

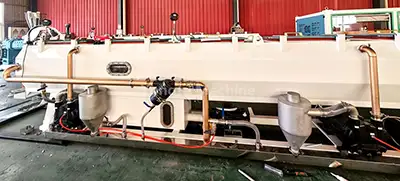

5. 진공 교정 탱크:	압출된 튜브 블랭크는 진공 흡입을 통해 빠르고 정확하게 성형되며, 진공 수준을 0.06~0.08 MPa 사이로 유지하여 치수가 정확한지 확인합니다. 식품 등급 스테인리스 스틸로 제작된 이 탱크는 다중 구역 진공 제어 시스템과 효율적인 수냉식 기능을 갖추고 있어 고속으로 작동할 때에도 파이프를 둥글게 유지하고 표면을 매끄럽게 유지하며 모든 것을 엄격한 허용 기준 내에서 유지합니다.
6. 스프레이 냉각 탱크:	다단계 스프레이 냉각 기술을 사용하여 수온을 20°C 미만으로 유지하므로 파이프가 빠르고 균일하게 냉각됩니다. 스테인레스 스틸로 제작되어 녹에 매우 강하고 오래 지속되며 오랫동안 안정적으로 작동합니다.

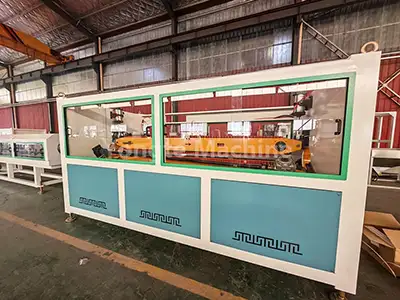

7. 풀오프 견인 기계:	균일한 길이와 안정적인 생산을 보장하기 위해 PE 파이프를 일정한 속도로 당겨냅니다. 정밀 제어 시스템을 갖추고 견인 과정에서 일정한 장력을 유지하여 파이프 변형을 효과적으로 방지하고 치수 정확도를 보장합니다.

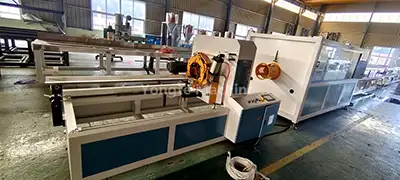

8. 유성 절단기:	이 커터는 칩을 생성하지 않고 자동으로 파이프를 고정된 길이로 절단할 수 있으며 절단 모서리는 버(burr) 없이 매끄러워서 중소 직경의 PE 파이프에 적합합니다. 정밀한 절단 설정으로 길이를 일정하게 유지하고 생산 중 재료 낭비를 줄입니다.

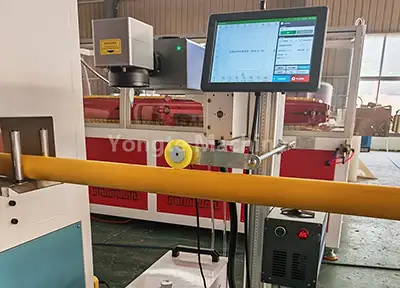

9. 레이저 인쇄기:	이 레이저 프린터는 레이저 기술을 이용해 제품 사양과 배치 정보를 바로 보여주며, 별도의 소모품이 필요하지 않습니다.

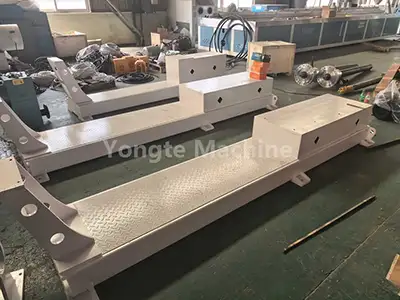

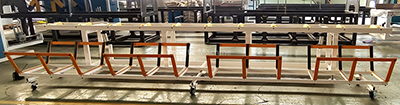

10. 스태킹 랙:	이 랙은 완성된 파이프를 자동으로 깔끔하게 쌓아줍니다. 다양한 파이프 길이와 보관 요구 사항에 맞게 쌓는 높이와 사용하는 레이어 수를 조정할 수 있습니다. 튼튼한 프레임과 미끄럼 방지 디자인으로 제작되어 스택이 안정적으로 유지되고 파이프 취급이 쉬워 완제품 보관이 더욱 효율적입니다.
11. 전기 제어 시스템:	당사의 전기 부품은 모두 ABB 주파수 변환기, Siemens/Schneider 접촉기, Omron 온도 컨트롤러, Siemens PLC 제어 시스템 및 Innovance 서보 모터와 같은 최고 수준의 국제 브랜드를 사용합니다. 이러한 부품은 전체 시스템이 아무런 문제 없이 원활하게 작동하는지 확인합니다.

제품 응용

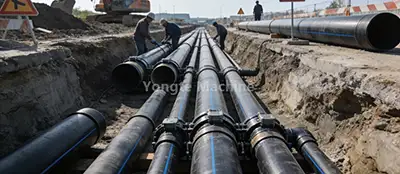

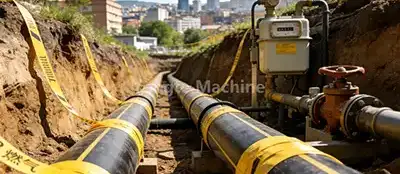

75-250mm PE(폴리에틸렌) 파이프는 부식에 매우 강하고, 신뢰할 수 있는 누수 방지 씰이 있으며, 친환경 소재를 사용하고, 최대 50년 동안 지속되는 등 뛰어난 성능으로 전 세계적으로 알려져 있습니다. 이는 매우 다재다능한 솔루션이므로 주거용 및 상업용 건물 프로젝트, 도시 인프라 작업, 대규모 농업 관개 시스템 및 산업용 유체 운송에 널리 사용됩니다.

용태기계의 장점 - 인간화된 기계설계와 내구성이 뛰어난 품질

수년간의 조정과 품질에 대한 철저한 고집 끝에 우리는 플라스틱 파이프 기계에 견고하고 내마모성이 있는 재료를 사용하도록 했습니다. 이 기계는 정밀한 단조와 엄격한 품질 검사를 거쳐서 많은 사용으로 인한 마모와 열악한 환경으로 인한 손상을 견딜 수 있습니다.

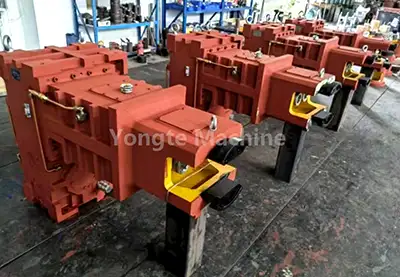

높은 토크 내구성의 기어박스	고효율 서보 모터
우리는 최고 수준의 수직 직접 구동 기어박스를 사용합니다. 이 기어박스는 정말 효율적으로 동력을 전달하고, 무거운 하중을 처리할 수 있고, 생산을 안정적으로 유지하고, 설치 시 공간을 절약하고, 오일 누출을 막기 위해 단단히 밀봉하고, 냉각이 잘 되며, 유지 관리가 매우 쉽기 때문에 훌륭합니다.	우리는 Innovance 서보 모터를 사용하여 전기를 약 15-20% 절약합니다! 속도와 토크를 초정밀하게 제어하고, 빠르게 반응하고, 많이 흔들리지 않고, 조용하고, 오래 지속되며, 유지 관리 비용이 많이 들지 않고, 스마트한 속도와 출력 제어 기능도 제공합니다.

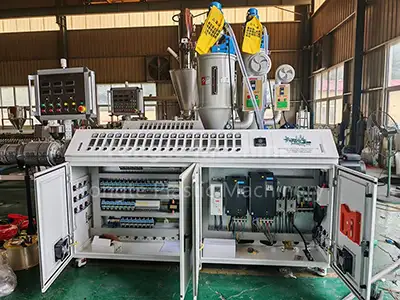

높은 자동 운전 시스템	고급 품질의 전기 제어 시스템

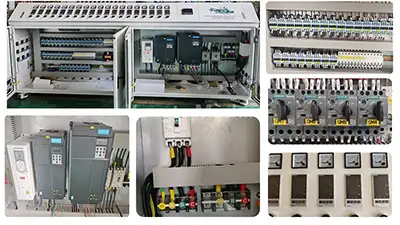

당사의 75-250mm 급수 PE 파이프 생산 라인은 완전 자동 공급, 스마트 온도 제어 및 정밀 절단 시스템을 갖추고 있으므로 생산의 주요 부분을 사람이 투입하지 않고도 실행할 수 있습니다! 올인원 PLC 제어 시스템은 모든 생산 설정을 한 곳에서 관리하므로 기존 반자동 기어에 비해 작업이 단순해지고 인건비가 30% 이상 절감됩니다.	우리는 ABB 주파수 변환기, Siemens 또는 Schneider 접촉기, Omron 온도 컨트롤러 및 Siemens PLC 제어 시스템을 사용합니다. 모든 케이블과 연결은 깔끔하게 배열되고 명확하게 라벨이 붙어 있습니다. 전체 전기 캐비닛 시스템은 안전 테스트를 통과했으며 EN ISO 12100(기계 안전), EN 60204-1(기계 전기 장비) 및 EN 61000 시리즈 EMC 표준과 같은 국제 안전 표준을 충족합니다.
내구성이 뛰어난 강철 소재	스크류 배럴은 재료를 착용하여 만들어집니다.

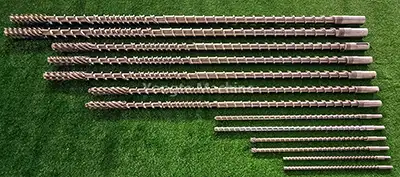

우리 기계의 기본 프레임은 견고한 강철판으로 제작되었습니다. 우리는 CNC 절단 및 연마를 사용하여 모든 치수를 정확하고 완벽하게 균형있게 유지하므로 문제 없이 논스톱으로 작동할 수 있습니다! 프레임은 20년 이상 사용할 수 있도록 설계되었습니다. 문제 없습니다. 그리고 자재나 물에 닿는 부분(피더, 물탱크, 파이프 엘보우 등)은 모두 304 스테인리스 스틸로 제작되어 녹이 슬지 않나요? 기회가 아니야!	우리의 스크류와 배럴은 우리가 처리하는 물건을 위해 특별히 설계된 견고하고 내마모성 재료로 만들어졌습니다. 우리는 최고 수준의 바이메탈 나사와 SKD 코팅 배럴을 사용합니다. 일반 38CrMoAlA 소재보다 수명이 1.5~2배 더 깁니다!

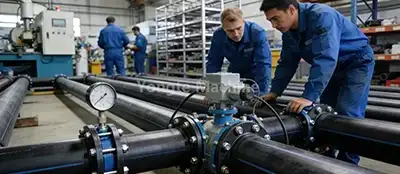

분체도장으로 표면처리가 우수함	전문 기계 테스트 및 설치 서비스
기계를 만든 후에는 분체 코팅 마감 처리를 합니다. 그러면 외관이 멋질 뿐만 아니라 녹 방지 기능이 향상되고 색상이 오랫동안 바래는 것을 방지할 수 있습니다!	모든 기계는 엄격한 선적 전 검사를 거쳐 훌륭하게 작동하고 안정적으로 작동하는지 확인합니다. 따라서 최고 품질의 제품을 논스톱으로 계속 생산할 수 있습니다! 당사의 전문 엔지니어링 팀은 또한 기계가 귀하의 장소에서 원활하고 효율적으로 작동하는지 확인하기 위해 전체 현장 테스트 및 설정을 수행합니다.

성공사례

혁신적이고 혁신적인 플라스틱 파이프 머신을 만드는 용테의 모든 것! 우리는 더 나아지기 위해 계속해서 노력하고 있으며 75-250mm 급수 PE 파이프 생산 라인은 국내외에서 많은 사랑을 받았습니다.

아르헨티나 PE 파이프 기계

아프리카 200-400mm PVC 파이프 만드는 기계

알제리 16-63mm 3층 PPR 파이프 생산 라인
