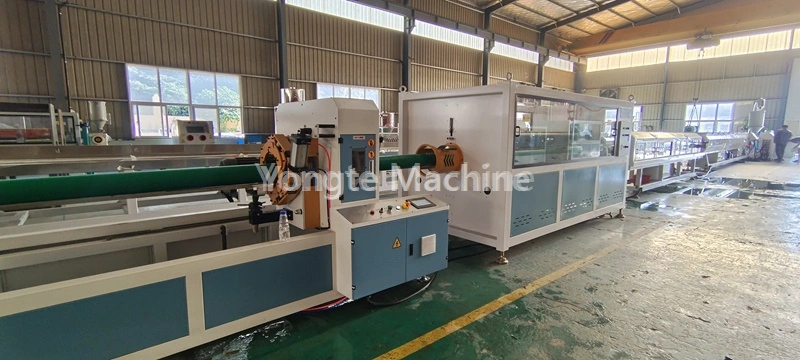

315-630mm 대직경 PE 파이프 제작 기계

프로세스 흐름

PE 수지 + 컬러 마스터배치 → 혼합 → 진공 공급 → 건조 → 압출기 가소화(180-210℃) → 금형 성형 → 진공 보정 → 다단계 스프레이 냉각 → 레이저 인쇄 → 견인력 풀기 → 고정 길이 절단 → 완제품 적층

제품 매개변수

제품 세부정보

1. 재료 공급 및 건조:	폴리에틸렌 소재는 진공 공급 장치를 통해 압출기의 건조 호퍼로 자동 이송되며, 여기서 수분을 제거하여 소재의 수분 함량을 0.1% 이하로 유지함으로써 제품의 품질을 보장합니다.

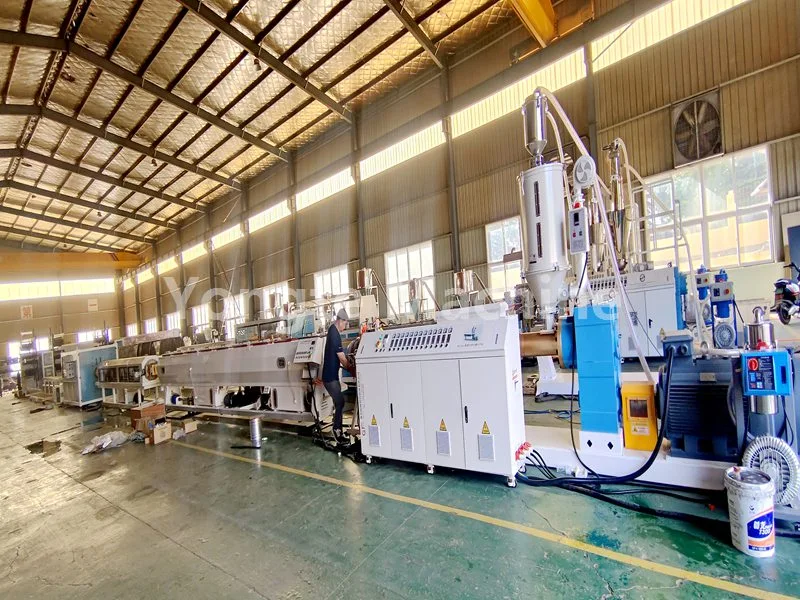

2. PE 파이프 압출기:	이 시스템에는 90KW 에너지 절약형 서보 모터(전력 소비 약 20% 감소), 직접 구동 기어박스(높은 전송 효율 보장 및 유지 관리 단순화), 내마모성 및 내부식성 스크류 배럴(38CrMoALA 합금강 및 정밀 질화 처리), 효율적인 적외선 가열 코일 시스템을 통합한 SJ120/36 고효율 단축 압출기가 장착되어 있습니다. 자동 온도 제어 시스템(Omron의 고정밀 온도 컨트롤러 탑재) 이러한 정교한 구성 요소는 생산 공정 전반에 걸쳐 안정적인 재료 용융, 균일한 압출 압력 및 일관된 제품 품질을 전체적으로 보장합니다.
3. 마킹 라인 압출기:	SJ35 압출기는 PE 파이프에 마킹 라인을 각인하는 데 사용됩니다. 고객의 사양에 따라 단일 마킹 라인 또는 다중 마킹 라인을 생산할 수 있습니다.
4. 전문 PE 파이프 금형:	금형에는 재료의 균일한 압출을 보장하기 위해 바스켓 또는 나선형 구조의 다이 헤드가 장착되어 있습니다.
5. 진공 교정 탱크:	압출 튜브 블랭크는 엄격한 치수 정확도를 위해 진공 흡착(0.06–0.08 MPa)을 통해 신속하게 보정됩니다. 다중 영역 진공 제어 및 물 순환 냉각 기능을 갖춘 식품 등급 스테인리스 스틸 탱크는 고속 생산 중에 일관된 진원도, 매끄러운 표면 및 엄격한 공차를 보장합니다.
6. 스프레이 냉각 탱크:	빠르고 균일한 파이프 냉각을 위해 다단계 스프레이 냉각을 사용하여 물을 20°C 미만으로 유지합니다. 스테인레스 스틸 구조는 내식성과 장기적인 안정성을 보장합니다.
7. 풀오프 견인 기계:	PE파이프를 안정적으로 당겨 균일한 길이와 안정적인 생산이 가능합니다. 정밀한 제어로 일정한 장력을 유지하여 변형을 방지하고 치수 정확도를 보장합니다.
8. 유성 절단기:	커터를 사용하면 매끄럽고 버가 없는 가장자리로 자동 고정 길이의 칩 없는 절단이 가능하며 특히 중소 직경의 PE 파이프에 최적화되어 있습니다. 정밀 절단 메커니즘은 일관된 길이 정확도를 보장하고 생산 중 재료 낭비를 최소화합니다.
9. 레이저 인쇄기:	이 기계는 레이저 기술을 사용하여 소모품이 필요 없이 제품 사양과 배치 정보를 실시간으로 표시합니다.
10. 스태킹 랙:	다양한 길이/저장 요구 사항에 맞게 높이/층을 조정할 수 있어 완성된 파이프를 자동으로 순서대로 쌓습니다. 견고한 프레임 + 미끄럼 방지 디자인으로 안정적인 적재와 손쉬운 취급이 보장되어 보관 효율성이 최적화됩니다.
11. 전기 제어 시스템:	당사의 전기 부품은 ABB 주파수 변환기, Siemens/Schneider 접촉기, Omron 온도 컨트롤러, Siemens PLC 제어 시스템 및 Innovance 서보 모터를 포함하여 국제적으로 유명한 고품질 브랜드를 활용합니다.

제품 응용

1. HDPE(폴리에틸렌) 파이프는 고성능 유체 이송 솔루션으로 세계적으로 인정받고 있습니다.

(1) 업계 최고의 내식성(화학물질, 산, 알칼리에 영향을 받지 않음)

(2) 누수 방지 열융착 조인트(누출 위험 제거)

(3) 친환경 무독성 구성 (ISO 14001 및 식품 등급 기준 준수)

(4) 수명 연장(정상 작동 조건에서 50년 지속 인증)

2. 다재다능함으로 인해 다양한 분야에서 선호되는 선택이 되었습니다.

(1) 주거용/상업용수 공급망

(2) 도시 하수 및 빗물 배수 시스템

(3) 대규모 농업 관개 프로젝트

(4) 화학 물질, 슬러리 및 압축 공기 운송을 위한 산업 응용 분야.

1. 에너지 절약형 서보 드라이브 시스템

2. 완전 자동화를 통한 인건비 30% 절감

3. 내구성이 뛰어난 강철 프레임

4. 초내마모성 스크류 & 배럴

5. 표준 국제 전기 부품

6. 선적 전 테스트 및 해외 서비스 완료

성공사례

용테는 고품질의 최첨단 혁신적인 플라스틱 파이프 기계 제조에 전념하고 있습니다. 이러한 기계는 첨단 재료 과학, 정밀 엔지니어링 및 지능형 제어 시스템을 통합하여 업계 표준을 뛰어넘는 솔루션을 제공합니다. 지속적인 R&D 중심의 핵심 부품(예: 스크류 압출기, 교정 장치 및 생산 공정)의 최적화를 통해 Yongte의 315-630mm PE 파이프 제조 기계는 국내 및 국제 시장에서 높은 인지도를 얻었습니다. 아시아, 유럽, 미주 전역에 걸쳐 설치되었으며 고객 만족도가 높습니다.
