75-250mm CPVC 파이프 압출 라인

Yongte는 건설, 농업 및 산업 분야에 적합한 프리미엄 강성 파이프 생산을 위해 설계된 75-250mm CPVC 파이프 압출 라인 제조를 전문으로 하는 저명한 제조업체입니다. 이 회사가 제공하는 제품에는 PVC 수지(SG-5, UPVC, CPVC)와 다양한 첨가제의 균일한 가소화를 보장하는 고급 스크류 설계를 갖춘 SJSZ80/156 원추형 이축 압출기가 포함됩니다. 이 압출 기계는 시간당 300-350kg의 일관된 생산량을 자랑합니다. 압출기의 주요 특성에는 향상된 자동화, 향상된 효율성, 우수한 제품 품질, 인체공학적 기계 설계, 에너지 보존 및 간단한 작동이 포함됩니다. 특히 주목할 만한 점은 압출기의 탁월한 에너지 효율성으로, 단 50kW의 전력만 소비합니다((설치된 전력 용량 약 125kW). 이는 유사한 용량의 기존 UPVC 파이프 생산 기계에 비해 에너지 사용량이 15~20% 감소합니다. 이러한 놀라운 효율성은 주로 압출기의 최적화된 스크류 설계로 인해 가소화 공정 중 재료 저항 및 에너지 손실이 감소하고, 고효율 서보 모터 및 동적 속도 컨트롤러가 통합되어 있어 다양한 생산 요구에 대응하여 전력 소비를 조절합니다.

문의 보내기

제품 설명

기술 사양

매개변수	사양
재료	PVC수지, CaCo3, 화학첨가물
파이프 직경 범위	75-250mm
생산 속도	3-10m/분(조정 가능)
출력 용량	300-350kg/h
압출기 모델	SJSZ 80/156 원추형 트윈 스크류 압출기
주 모터 동력	55kw
설치력	약 125kw
소비전력	약 50kw
파이프 공차	±0.1mm(직경)
기계 길이	25미터

제품 세부정보 및 특징

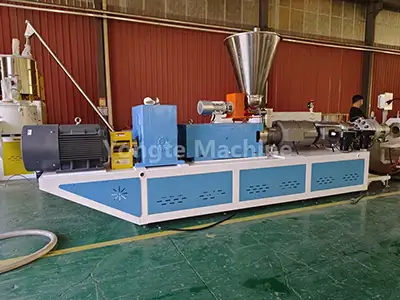

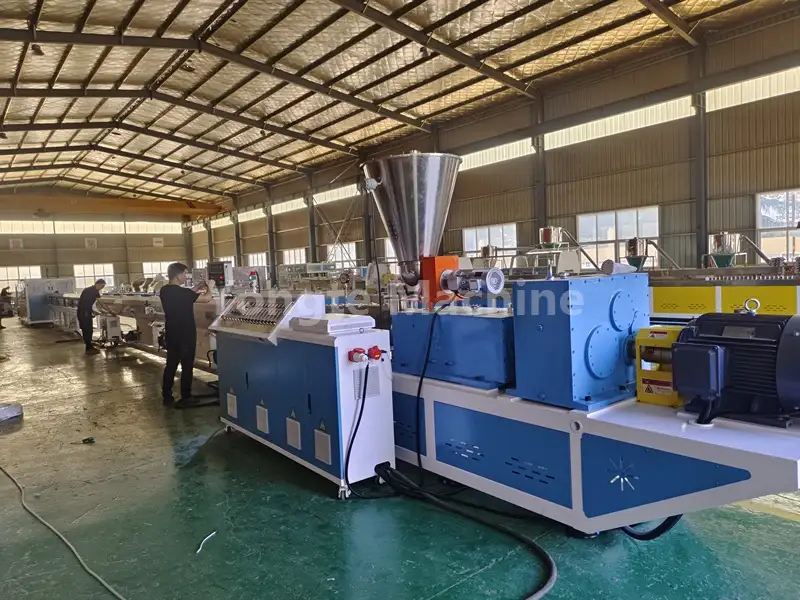

1. 고효율 압출 시스템	(1) 최적화된 스크류 설계를 갖춘 SJSZ80/156 원추형 이축 압출기를 갖춘 당사의 PVC 파이프 제조 기계는 PVC 수지(SG-5, UPVC, CPVC) 및 첨가제의 균일한 가소화를 보장합니다. (2) 스크류와 배럴은 고품질 바이메탈 합금으로 제작되었으며 SKD 코팅 처리되어 탁월한 내마모성과 내식성을 제공합니다. (3) 생산 수요에 따라 전력 출력을 동적으로 조정하는 55kW 고효율 서보 모터와 속도 컨트롤러를 채택하여 기계의 에너지 효율성이 뛰어나고 전력 소비를 15~20% 줄일 수 있습니다.

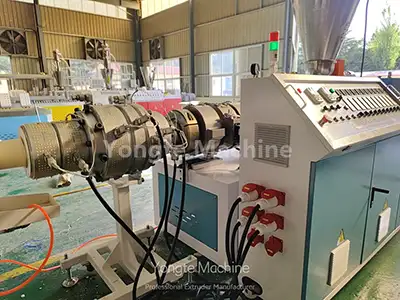

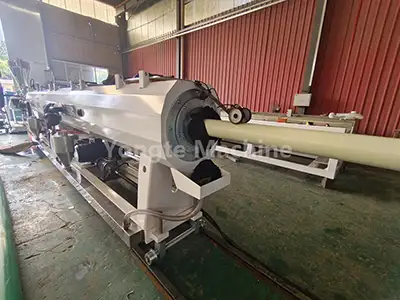

2. PVC 파이프 금형	벽이 매끄러운 PVC 파이프를 연속적으로 생산하도록 설계된 특수 압출 도구입니다.
3. 정밀교정 및 냉각탱크	다중 구역 진공 사이징 탱크와 스프레이 냉각 시스템을 통합하여 정확한 파이프 치수 정확도를 보장합니다. 탱크는 304 스테인리스 스틸로 완전히 제작되었습니다.

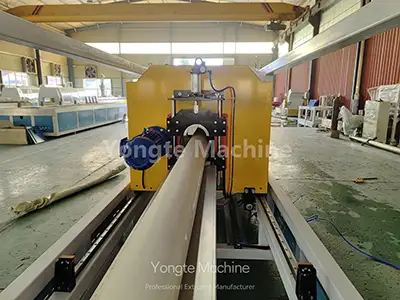

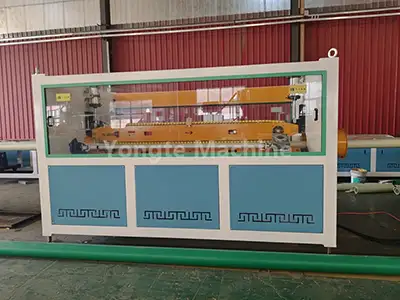

4. PVC 파이프 견인 기계	서보 모터로 구동되는 다중 캐터필라 구동 시스템과 2단 기어박스를 갖춘 이 기계는 PVC 파이프를 안정적인 속도로 당깁니다.

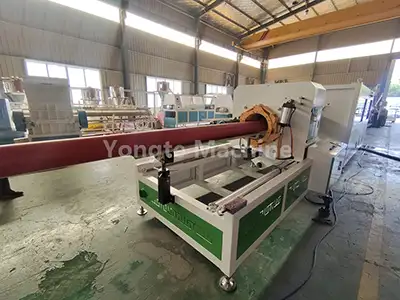

5. PVC 파이프 자동 절단기	PVC 소재에 최적화된 정밀 엔지니어링 원형톱 블레이드를 장착하여 탁월한 정확도로 버(burr) 없는 평면 절단을 제공합니다.
6. 전기 제어 시스템	당사의 전기 부품은 국제적으로 유명한 고품질 브랜드를 활용합니다. (1) ABB 주파수 변환기 (2) Siemens 또는 Schneider 접촉기 (3) 옴론 온도 조절기 (4) 지멘스 PLC 제어 시스템 (5) 혁신 서보 모터

PVC 파이프 응용

당사의 PVC 파이프 제조 기계는 적응성이 뛰어나며 다음을 포함한 다양한 유형의 PVC 파이프를 생산할 수 있습니다.

- UPVC 급수관(음용수 규격)

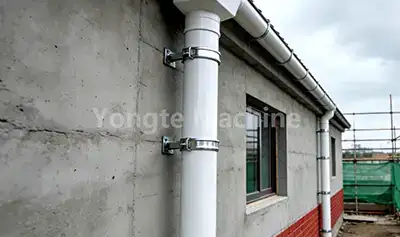

- PVC 배수/폐수관

- 전선관

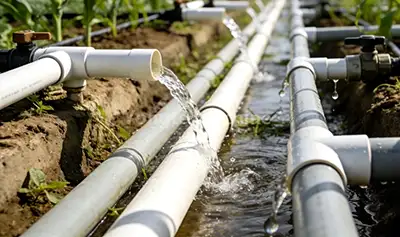

- 농업용 관개관

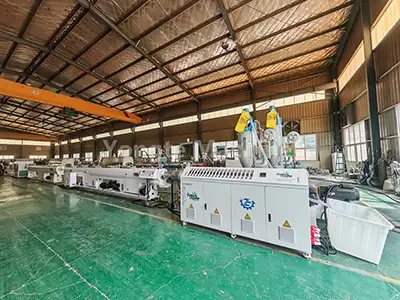

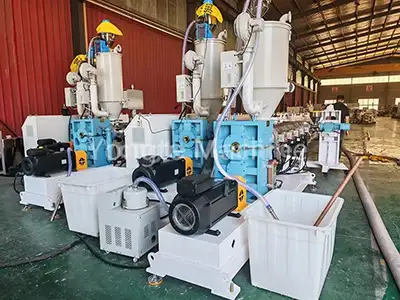

250mm Cpvc Pipe Extrusion Line

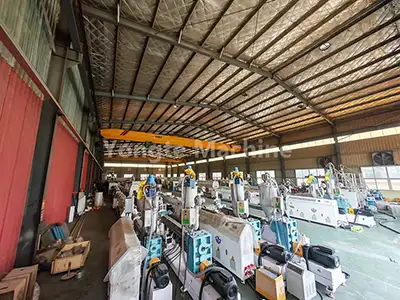

용태기계의 장점 - 인간화된 기계설계와 내구성 있는 품질

수년간의 혁신과 품질에 중점을 둔 끝에 우리는 플라스틱 파이프 기계에 고강도, 내마모성 재료를 활용합니다. 정밀 단조 및 엄격한 테스트를 통해 고주파 마모 및 가혹한 환경 침식에 대한 저항성을 보장합니다.

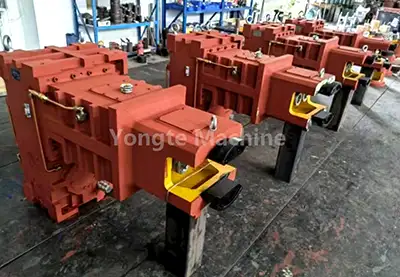

높은 토크 내구성의 기어박스	1. 우리는 다음과 같은 장점을 갖춘 고품질 수직 직접 연결 기어 박스를 갖추고 있습니다. (1) 높은 전송 효율 (2) 강력한 내하력 (3) 안정적인 생산 (4) 공간 절약형 설치 (5) 오일 누출이 없는 우수한 밀봉성 (6) 우수한 방열 (7) 쉬운 유지 관리
고효율 서보 모터	1. 소비전력을 15~20% 절감할 수 있는 Innovance 서보모터를 장착하였습니다. 2.자랑한다 (1) 정확한 속도 및 토크 제어 (2) 빠른 응답 (3) 최소한의 진동 (4) 저소음 (5) 긴 수명 (6) 낮은 유지 관리 비용 (7) 지능형 속도 및 출력 제어. 3. 강력하고 안정적인 전원 출력을 보장하여 다양한 작업 조건에서 원활한 작동을 보장합니다.
높은 자동 운전 시스템	1. 완전한 75-250mm CPVC 파이프 압출 라인은 자동 공급, 자동 온도 제어, 자동 절단, 자동 스태킹 등 높은 자동화를 위해 설계되었습니다. 2. 우리는 또한 완전 자동 생산 라인을 달성하기 위해 자동 재료 혼합 및 투여 시스템을 공급할 수 있습니다. 3. 서보 모터와 PLC 프로그래밍 제어 시스템을 결합하여 속도 동기화 자동 조정을 달성하는 것도 선택 사항입니다.

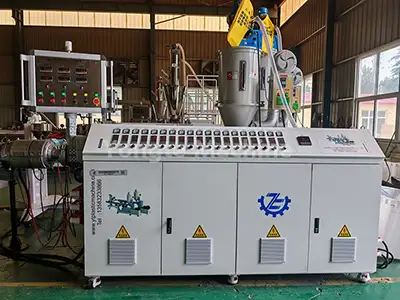

고급 품질의 전기 제어 시스템	1. 갖춰 (1)ABB 주파수 변환기 (2) Siemens 또는 Schneider 접촉기 (3) 옴론 온도 조절기 (4) 지멘스 PLC 제어 시스템 2. 모든 케이블과 연결부가 잘 정리되어 있고 명확하게 표시되어 있습니다. 3. 전체 전기 캐비닛 시스템은 첨단 지능형 기술을 채택하여 작동이 쉽고 정확한 매개변수 조정이 가능합니다. 4. 사용자는 특정 요구에 따라 다양한 작업 모드를 설정할 수 있어 작업 효율성이 크게 향상됩니다.

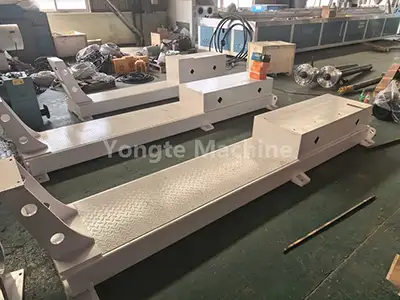

견고한 철판으로 제작된 견고한 기계의 기본	1. 기계의 기본 구조는 견고한 강판으로 구성되며 CNC 절단 및 연마를 사용하여 가공하여 정확한 치수와 균형을 보장함으로써 지속적이고 안정적인 작동을 지원합니다. 20년 이상 작동한 후에도 기계 프레임은 손상되지 않습니다. 3. 재료나 물과 접촉하는 모든 부품은 304 스테인레스 스틸로 제작되어 녹이 발생하지 않습니다. 4. 기계 제작 후 분체 코팅을 적용하여 외관을 향상시켜 탁월한 방청성과 일관된 색상을 제공합니다.

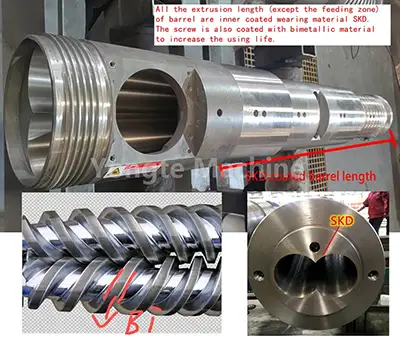

스크류 배럴은 재료를 착용하여 만들어집니다.	나사와 배럴은 내마모성 특수 소재로 제작되었습니다. 당사는 귀하가 처리하는 소재에 맞게 선택합니다.
전문 시험 및 설치 서비스	1. 사전 배송: 최고의 WPC 폼 보드 압출 라인 성능을 보장하기 위한 완전한 사전 테스트 및 설치 서비스입니다. 2. 현장 기술자는 생산 목표에 맞게 압출 속도, 온도 프로파일, 절단 정밀도를 테스트/보정합니다. 3. 맞춤형 설치 지침: 라인을 공장 레이아웃에 통합하고, 보조 장비를 연결하고, 운영자에게 안전하고 효율적인 사용 방법을 교육합니다.
3년 보증 및 평생 서비스 지원	보증 기간: 3년, 이 기간 동안 당사는 제조 결함에 대해 무료 유지보수 및 교체 서비스를 제공합니다. 당사의 전담 애프터 서비스 팀은 생산 라인 가동 중단 시간을 최소화하기 위해 24시간 기술 지원 및 지침을 제공합니다. 평생 서비스 지원: 평생 서비스 지원: 장비를 최적 상태로 유지하기 위한 보증 후 비용 효율적인 유지 관리; 숙련된 기술자가 원활한 생산을 위해 기술적인 문제/업그레이드를 지원합니다.
