4캐비티 플라스틱 프로파일 압출 라인의 압출 속도 불균형 문제를 해결하기 위한 기술 솔루션
4캐비티 플라스틱 프로파일 압출 라인의 압출 속도 불균형 문제를 해결하기 위한 기술 솔루션

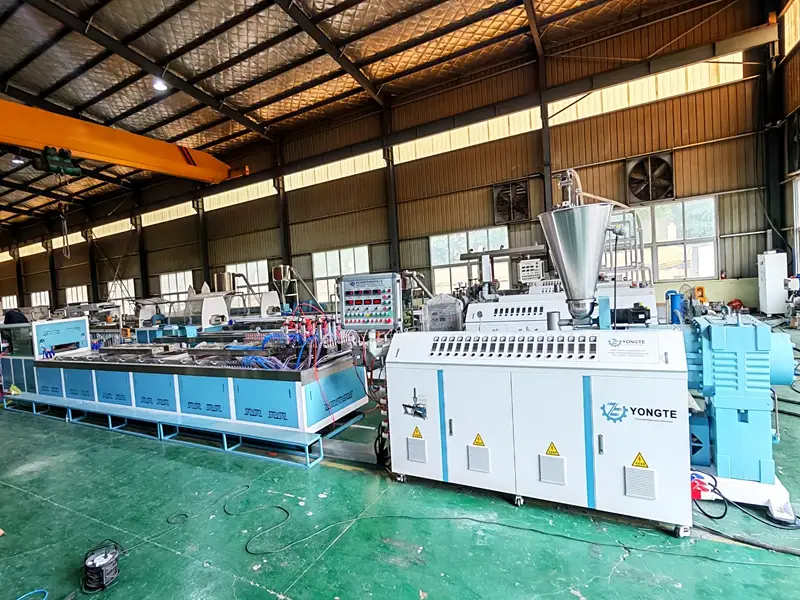

4개 캐비티 플라스틱 프로파일 압출 생산 공정에서 4개 캐비티 간의 압출 속도 불균형은 일반적인 기술 문제입니다. 이 문제는 일관되지 않은 제품 치수 정확도, 불균일한 벽 두께, 프로파일 결함 및 생산 수율 감소를 직접적으로 유발하여 대량 생산의 안정성과 효율성을 심각하게 제한합니다. Yongte 엔지니어링 팀은 고객의 실제 생산 재료 및 제품 사양을 기반으로 4캐비티 프로파일의 일관되지 않은 작동 속도 문제를 철저하게 해결하고 4캐비티 압출 라인의 고정밀, 안정적인 동시 생산을 실현하기 위해 전문적이고 최적화된 다이 및 지원 시스템 설계 방식을 개발했습니다.
1. 기술적 문제의 배경
전통적인 통합 4캐비티 압출 다이는 통합 가열 및 흐름 제어 구조를 채택합니다. 불균일한 용융 흐름 분포, 다이 국부적 온도 편차, 가공 조립 오류 등의 요인에 영향을 받아 연속 생산 중에 4개 캐비티의 압출 속도가 불일치하기 쉽습니다. 캐비티 간의 속도 편차는 프로파일 형성 속도 및 냉각 수축의 차이로 이어져 뒤틀림, 변형, 공차를 벗어난 크기 및 완제품의 고르지 못한 표면 평탄도와 같은 배치 품질 결함을 초래하여 플라스틱 프로파일의 높은 표준 생산 요구 사항을 충족할 수 없습니다.
2. 전문적인 최적화 설계 방식
고객의 원재료 특성, 제품 구조 매개변수 및 현장 생산 조건을 결합하여 Yongte 엔지니어는 다음과 같은 세부 기술 솔루션을 통해 다이 구조, 흐름 제어, 견인 절단 및 보조 운반 시스템에 대한 목표 맞춤형 설계를 수행했습니다.
2.1 독립적인 온도 조절이 가능한 듀얼 다이 바디 구조

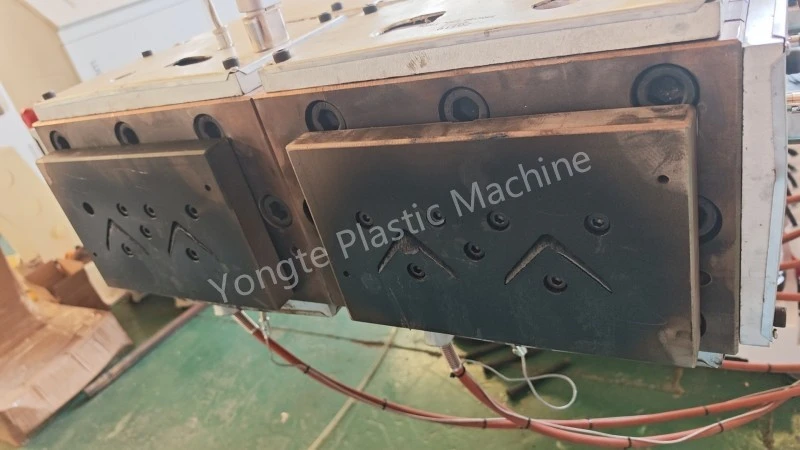

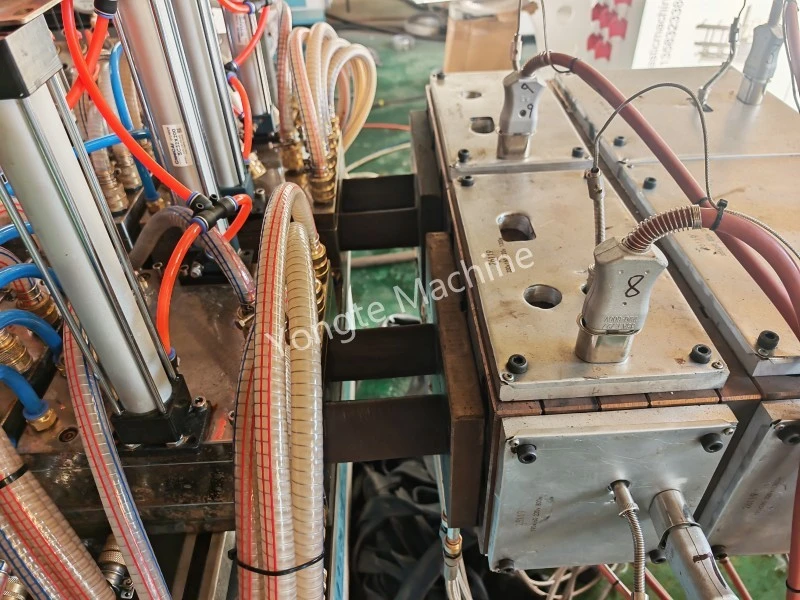

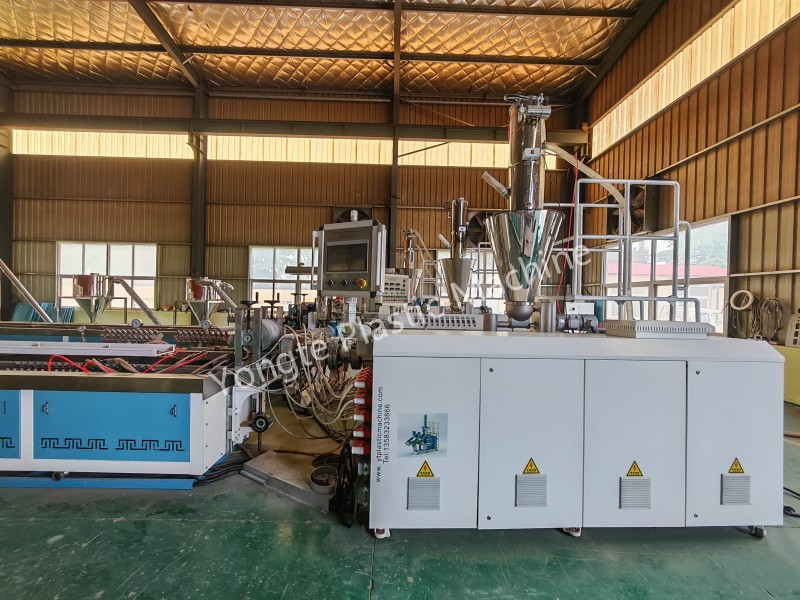

원래의 일체형 4캐비티 다이 본체는 다음과 같이 최적화되었습니다.이중 독립 다이 본체 구조, 각 다이 본체에는 두 개의 압출 공동이 장착되어 있습니다. 두 세트의 다이 본체는 구조 설계 및 온도 제어 시스템에서 완전히 독립적입니다. 각 다이 본체는 독립적인 가열 모듈과 온도 제어 장치로 구성되어 있어 별도의 정밀 온도 조정과 일정한 온도 제어를 실현할 수 있습니다. 이 설계는 전체 다이 온도 편차로 인해 발생하는 일관되지 않은 용융 유동성 문제를 효과적으로 해결하고 소스에서 각 캐비티의 플라스틱 용융 상태를 안정화하며 서로 다른 다이 본체 간의 속도 차이의 근본적인 원인을 제거합니다.
2.2 단일 다이 본체에 대한 독립적인 유량 조정 메커니즘
각각의 독립 다이 본체에는 특수 유량 조정 너트 장치가 장착되어 있습니다. 작은 유량 차이와 조립 오류로 인해 동일한 단일 다이 본체 내부의 두 캐비티의 속도 편차에 대해 유량 조정 너트를 통해 온라인 미세 조정을 실현할 수 있습니다. 단일 캐비티의 용융 공급 흐름을 정밀하게 조정함으로써 동일한 다이 본체에 있는 두 캐비티의 압출 속도를 완전히 동기화하여 캐비티 속도의 마이크로 레벨 보정을 실현하고 동일한 그룹에 있는 각 캐비티의 압출 출력 및 성형 속도의 균일성을 보장할 수 있습니다.
2.3 이중 독립 견인 속도 제어 시스템

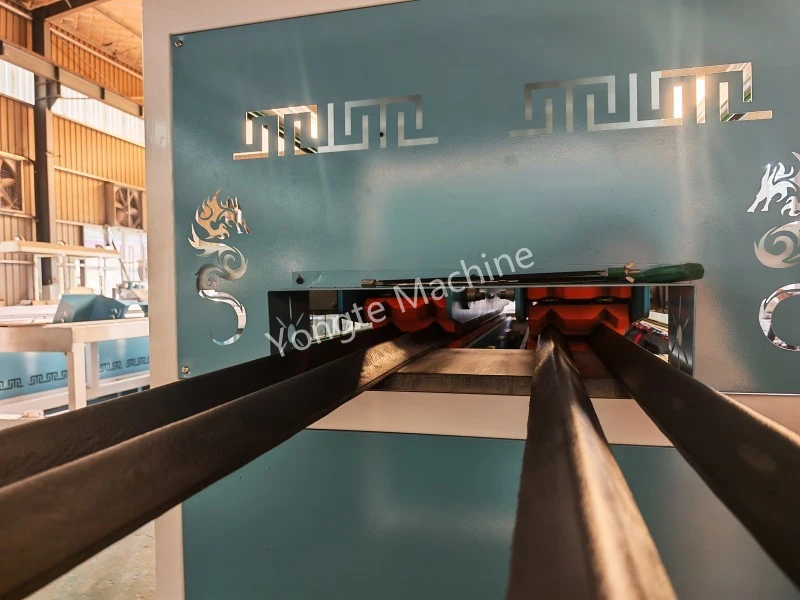

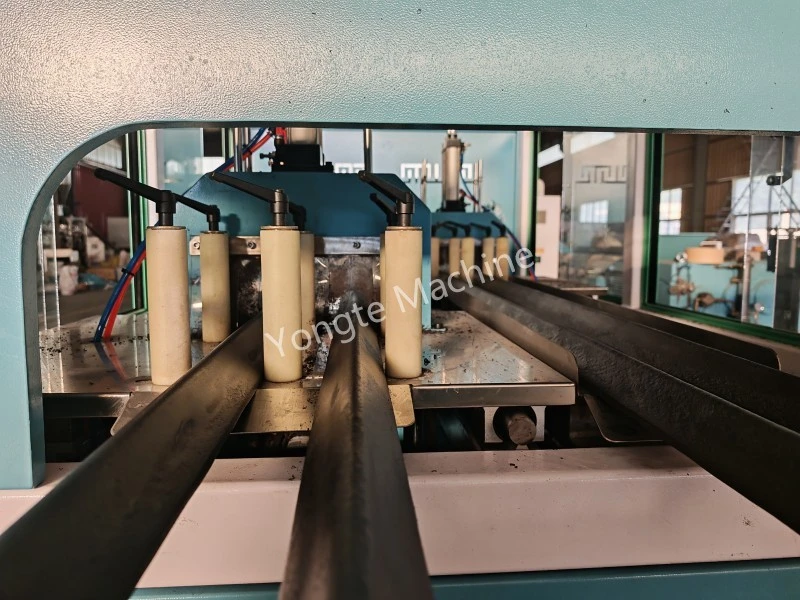

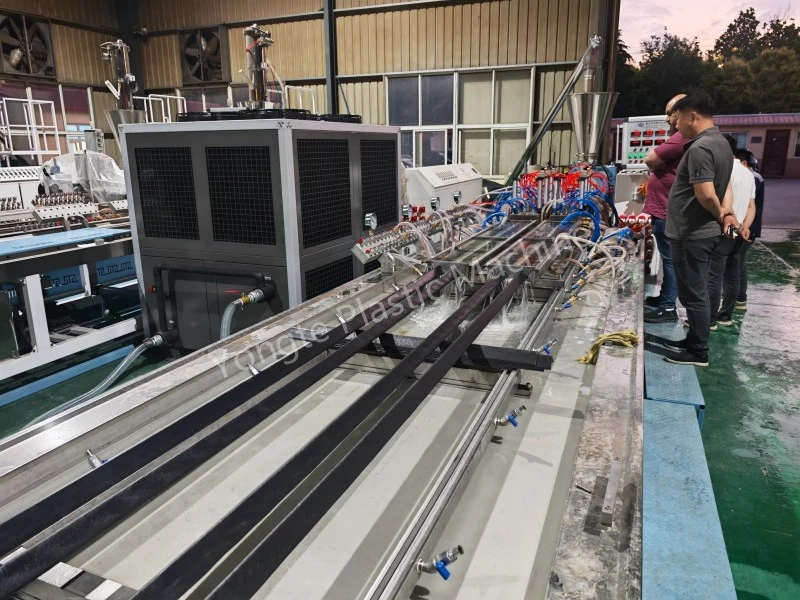

독립 견인 시스템의 이중 세트는 이중 다이 본체 및 이중 그룹 캐비티 레이아웃과 일치하도록 구성됩니다. 4개의 캐비티를 동시에 구동하는 기존 단일 견인 모드와 달리 두 세트의 견인 장비는 별도의 속도 제어 프로그램을 통해 독립적으로 작동합니다. 시스템은 두 다이 본체의 실제 압출 속도에 따라 두 캐비티 프로파일의 두 그룹의 견인 속도를 독립적으로 조정할 수 있으며, 압출 속도와 견인 속도의 동적 일치를 실현하고, 비동기 견인으로 인한 프로파일 신장, 수축 및 치수 편차를 방지하고, 4개 캐비티의 전반적인 속도 일관성을 더욱 보장합니다.
2.4 독립적인 고정 길이 절단 시스템
이중 그룹 압출 및 견인 구조에 대응하여 두 세트의 독립 절단 시스템이 장착되어 별도의 고정 길이 절단 작업이 가능합니다. 각 절단 시스템은 해당 프로파일 그룹의 실행 속도와 공급 스트로크를 독립적으로 추적하고 일치시킵니다. 독립 절단 제어 모드는 약간의 속도 차이가 있는 프로파일의 통합 절단으로 인한 절단 오류 및 길이 불일치를 제거하고 각 캐비티 프로파일의 고정 길이 절단 정확도를 보장하며 제품 인증 비율을 향상시킵니다.
2.5 자동 운반 및 적재 시스템 매칭

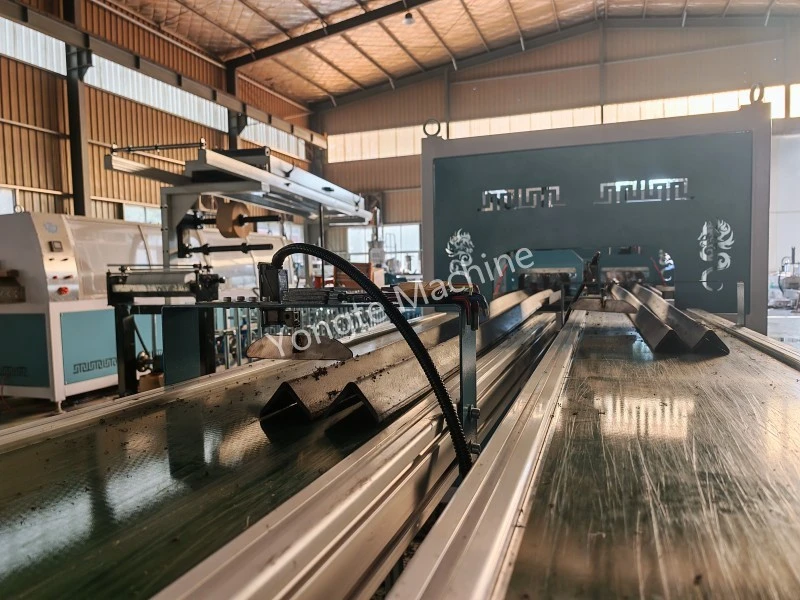

두 세트의 독립적인 운반 및 적재 랙이 구성되어 있으며 이는 이중 절단 시스템과 정확하게 일치합니다. 절단 장비에 의한 고정 길이 절단이 완료된 후 운반 및 적재 장비는 해당 프로파일 그룹의 재료 수신, 운반 및 적재 작업을 자동으로 완료합니다. 운반 시스템의 동기적이고 독립적인 작동은 서로 다른 캐비티 프로파일의 비동기 속도로 인한 재료 축적, 압출 및 운반 혼란을 방지하고 전체 생산 라인의 원활하고 지속적인 작동을 보장하며 자동화되고 질서 있는 생산을 실현합니다.
3. 기술적 우위와 생산효과
위의 체계적인 맞춤형 설계를 통해 플라스틱 프로파일 생산에서 일관되지 않은 4캐비티 압출 속도 문제가 완전히 해결되었습니다. 이중 다이 독립 온도 제어 + 단일 그룹 흐름 미세 조정 + 이중 독립 견인 및 절단 시스템은 전체 링크 속도 교정 및 동기 제어 시스템을 형성합니다. 이 계획에는 다음과 같은 중요한 이점이 있습니다. 첫째, 용융 흐름 및 온도의 소스 제어를 실현하고 압출의 초기 속도 차이를 제거합니다. 둘째, 생산 공정 속도의 동적 미세 조정을 실현하여 4개 캐비티의 장기적인 동시 작동을 보장합니다. 셋째, 일치하는 자동화 보조 시스템은 완제품의 생산 안정성과 일관성을 향상시킵니다.
현장 생산 검증 후, 이 최적화된 설계는 4캐비티 프로파일의 치수 공차 및 성형 결함률을 효과적으로 줄이고, 압출 라인의 전반적인 생산 안정성과 생산 효율성을 향상시키며, 다양한 플라스틱 프로파일의 장기 및 대량 표준화 생산에 적합합니다.
