3개 층 PPR 파이프 공동 압출 기계

중국의 전문 PPR 파이프 생산 라인 제조업체인 Yongte의 내구성이 뛰어난 3레이어 PPR 파이프 공동 압출기는 3레이어 PPR 파이프 제작에 전념하고 있습니다. 이 장치는 불규칙성이 없고 균일한 치수를 갖는 내부 표면을 특징으로 하는 ABA 구조의 PPR 파이프를 생산하도록 설계되었습니다. PPR 파이프는 주로 무독성, 무취, 고온에 대한 저항성, 부식에 대한 저항성 및 우수한 단열 특성과 같은 고유한 특성으로 인해 물 공급, 배수 시스템, 난방 네트워크 및 산업용 유체 운송 분야의 응용 분야에서 전 세계적으로 탁월한 옵션으로 부상했습니다. 첨단 단일 스크류 압출 기술을 활용하는 이 기계는 높은 수준의 자동화, 생산성 및 제품 품질의 균일성을 통해 16~63mm 범위의 직경을 가진 PPR 파이프의 일관된 생산을 보장합니다.

프로세스 흐름

PPR 수지 + 컬러 마스터배치 → 혼합 → 진공 공급 → 건조 → 압출기 가소화(180-210℃) 및 공압출 → 금형 성형 → 진공 보정 → 다단계 스프레이 냉각 → 레이저 인쇄 → 풀오프 견인 → 고정 길이 절단 → 완제품 적층

제품 매개변수

핵심 구성요소

1. 원료처리 시스템	(1) PE 소재를 믹서를 이용하여 첨가제(컬러 마스터배치 등)와 균일하게 혼합합니다. (2) 혼합물은 진공 공급기를 통해 압출기의 건조 호퍼로 자동 이송되며, 여기서 수분이 제거되어 PE 소재의 수분 함량이 0.1% 이하로 유지되어 제품 품질이 보장됩니다.

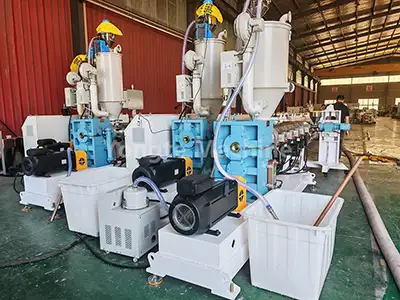

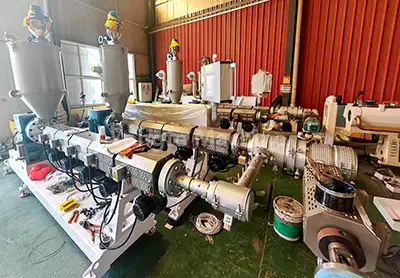

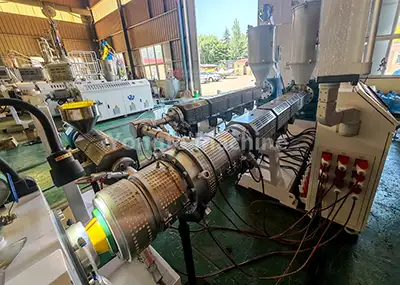

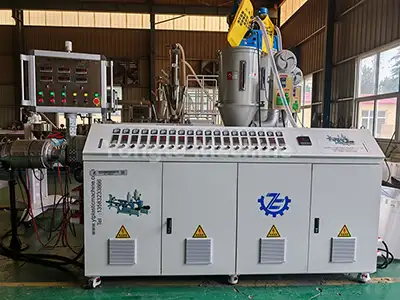

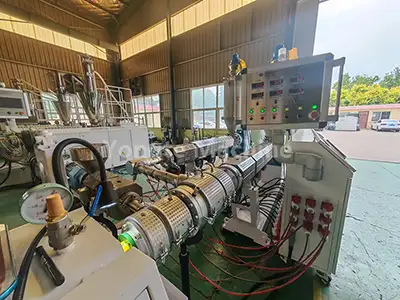

2. PPR 파이프 압출기	(1) 에너지 절약형 서보 모터를 갖춘 SJ65/33 및 SJ50/33 고효율 단축 압출기가 장착되어 있습니다(전력 소비 약 20% 감소). (2) 직접 구동 기어박스(변속기 효율이 높고 유지 관리가 용이함). (3) 내마모성 및 내식성 스크류 배럴(질화 처리된 38CrMoALA 합금강으로 제작됨). (4) 효율적인 난방 시스템(적외선 가열 코일 사용). (5) 자동 온도 제어 시스템(Omron 온도 컨트롤러 포함).

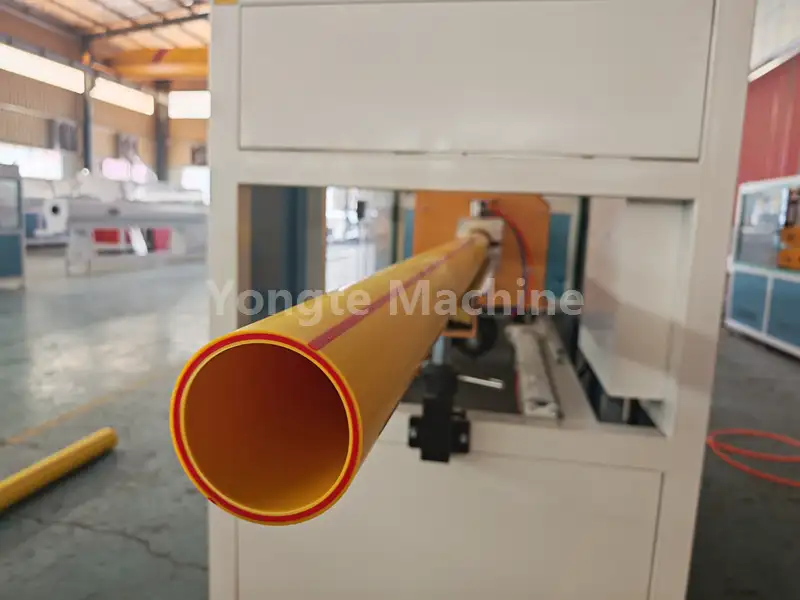

3. 마킹라인 압출기	(1) SJ25 압출기는 PPR 파이프에 마킹 라인을 만드는 데 사용됩니다. (2) 고객의 요구사항에 따라 단일 마킹 라인 또는 다중 마킹 라인을 생산할 수 있습니다.
4. 특수 PPR 파이프 금형	(1) 재료의 균일한 압출을 보장하기 위해 바스켓 또는 나선형 구조의 다이 헤드가 장착되어 있습니다.

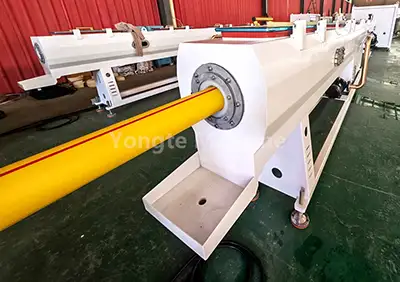

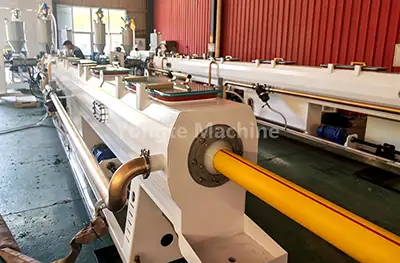

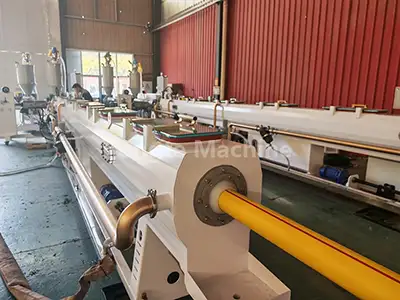

5. 진공 교정 탱크	(1) 튜브 블랭크는 진공 흡착을 통해 신속하게 교정되어 정확한 치수 정확도를 보장합니다(진공 레벨: 0.06 ~ 0.08 MPa). (2) 탱크는 스테인레스 스틸로 제작되어 내구성과 내식성이 향상되었습니다.
6. 스프레이 냉각 탱크	(1) 다단계 분무 냉각 기술을 적용한 이 탱크는 수온을 20℃ 이하로 유지하여 파이프의 빠르고 균일한 냉각을 보장합니다. (2) 스테인레스 스틸로 제작되어 내식성과 내구성이 우수하여 장기간 안정적인 작동이 가능합니다.

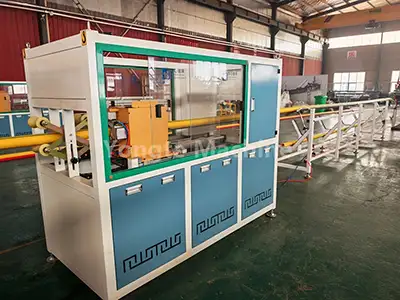

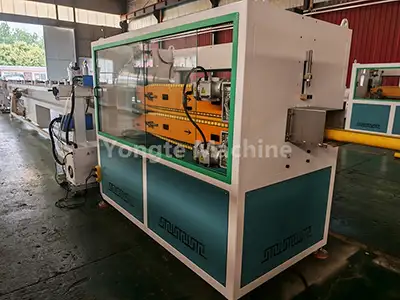

7. 풀오프 견인 기계	(1) 균일한 길이와 안정적인 생산을 보장하기 위해 일정한 속도(3-15m/min)로 파이프를 인발합니다. (2) 정밀 제어 시스템을 갖추고 견인 과정에서 일정한 장력을 유지하여 파이프 변형을 효과적으로 방지하고 치수 정확도를 보장합니다.
8. 유성 커터	(1) 매끄럽고 버가 없는 가장자리로 자동 고정 길이의 칩 없는 절단이 가능하며 특히 중소 직경 PPR 파이프에 최적화되어 있습니다. (2) 정밀 절단 메커니즘으로 일관된 길이 정확도를 보장하고 생산 중 재료 낭비를 최소화합니다.

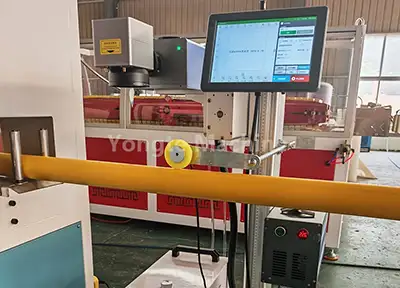

9. 레이저 인쇄기	(1) 소모품이 필요 없이 레이저 기술을 사용하여 제품 사양 및 배치 정보를 실시간으로 표시합니다.

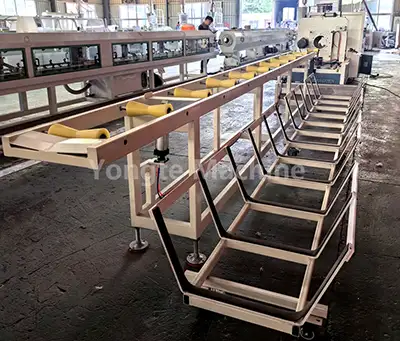

10. 스태킹 랙	(1) 이 장치는 완성된 파이프를 자동으로 질서정연하게 배열하며, 다양한 파이프 길이와 보관 요구 사항에 맞게 적층 높이와 층 수를 조정할 수 있는 기능을 갖추고 있습니다.
11. 전기 제어 시스템	(1) 당사의 전기 부품은 ABB 주파수 변환기, Siemens 또는 Schneider 접촉기, Omron 온도 컨트롤러, Siemens PLC 제어 시스템 및 Innovance 서보 모터를 포함하여 국제적으로 유명한 고품질 브랜드를 활용합니다.

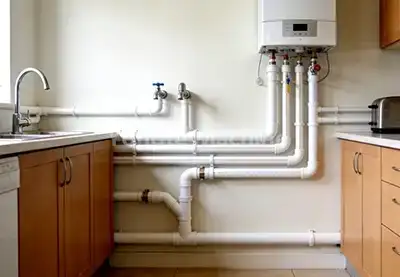

제품 응용

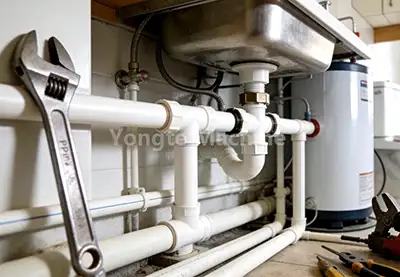

전통적인 아연 도금 및 구리 파이프에 대한 환경 친화적이고 지속적인 대안인 16-63mm PPR(랜덤 공중합체 폴리프로필렌) 파이프는 이러한 기존 옵션을 광범위하게 대체했습니다. 무독성, 무취 구성, 고온에 대한 저항성, 부식 및 탁월한 단열 특성과 같은 본질적인 장점으로 인해 물 공급, 배수 시스템, 가열 솔루션 및 산업용 유체 운송 분야에서 전 세계적으로 탁월한 선택으로 자리매김했습니다.

용태기계의 장점 - 인간화된 기계설계와 내구성이 뛰어난 품질

수년간의 혁신과 품질 집중 끝에 우리는 플라스틱 파이프 기계에 고강도, 내마모성 재료를 사용합니다. 이 기계는 고주파 사용 마모와 가혹한 환경 침식을 견딜 수 있도록 정밀 단조 및 엄격한 품질 테스트를 거칩니다.

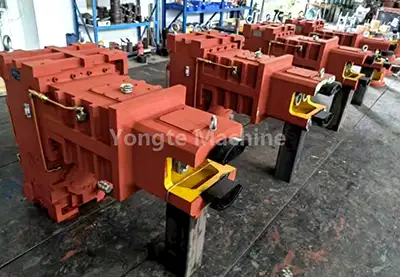

높은 토크 내구성의 기어박스	고효율 서보 모터
높은 전달 효율, 강력한 부하 용량, 안정적인 생산, 공간 절약형 설치, 오일 누출 없는 안정적인 밀봉, 우수한 방열 및 손쉬운 유지 관리 등의 장점을 갖춘 고품질 수직 직결 기어박스를 갖추고 있습니다.	우리는 Innovance 서보 모터를 사용하여 전력 사용량을 15-20% 줄입니다. 정밀한 속도 및 토크 제어, 빠른 응답, 진동이 거의 없음, 저소음, 긴 수명, 저렴한 유지비, 스마트한 속도 및 출력 제어 기능을 제공합니다. 이를 통해 전력 출력이 강력하고 안정적이므로 작업 조건에 관계없이 원활하게 작동합니다.

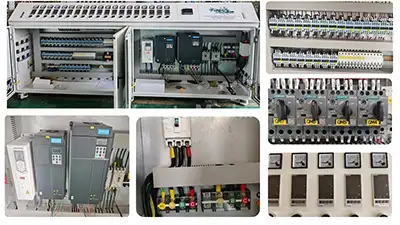

높은 자동 운전 시스템	고급 품질의 전기 제어 시스템
완전한 PPR 파이프 생산 라인은 자동 공급, 자동 온도 제어, 자동 절단, 자동 스태킹을 갖춘 고도의 자동화를 위해 설계되었습니다. 우리는 또한 완전 자동 생산 라인을 달성하기 위해 자동 재료 혼합 및 투여 시스템을 공급할 수 있습니다. 서보 모터와 PLC 프로그래밍 제어 시스템을 결합하면 속도 동기화 자동 조정을 달성하는 것도 선택 사항입니다.	우리는 ABB 주파수 변환기, Siemens 또는 Schneider 접촉기, Omron 온도 컨트롤러 및 Siemens PLC 제어 시스템을 사용합니다. 모든 케이블과 연결은 깔끔하게 배열되고 명확하게 라벨이 붙어 있습니다. 전체 전기 캐비닛은 고급 스마트 기술을 사용하므로 매개변수를 정확하게 작동하고 조정하기 쉽습니다. 사용자는 필요에 따라 다양한 작업 모드를 설정할 수 있어 작업 효율성이 크게 향상됩니다.

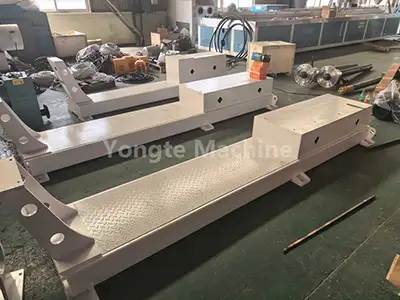

견고한 철판으로 제작된 견고한 기계의 기본	스크류 배럴은 재료를 착용하여 만들어집니다.
기계의 기본 프레임은 단단한 강철판으로 만들어졌습니다. 우리는 CNC 절단 및 연마를 사용하여 정확한 크기와 균형을 얻으므로 쉬지 않고 안정적으로 작동할 수 있습니다. 20년 이상 사용해도 프레임은 그대로 유지됩니다. 재료나 물에 닿는 모든 부분은 녹이 슬지 않도록 304 스테인리스 스틸로 제작되었습니다.	우리는 바이메탈 나사와 SKD 배럴을 사용하여 장비의 내마모성을 높이고 수명을 연장합니다. 이 설정을 통해 압출기는 성능 저하 없이 모든 종류의 재료, 심지어 마모성이 심한 재료까지 처리할 수 있습니다. 또한 나사의 최적화된 모양은 재료를 더 잘 녹이고 혼합하므로 최종 제품의 일관성과 최고 품질이 향상됩니다.
표면마감처리용 분체도장	전문 시험 및 설치 서비스
제조 후에는 외관 개선, 방청, 균일한 색상을 위해 분체도장을 실시합니다. 정전기적으로 분사된 열경화성 분말은 고온에서 경화되어 조밀하고 긁힘 방지 층을 형성합니다. 다양한 RAL 색상으로 제공되며 공장 미학과 일치하며 열악한 산업 환경에서도 내구성을 보장합니다.	우리는 귀하의 기계가 최상의 성능을 발휘할 수 있도록 전문가 평가판 및 설치 서비스를 제공합니다. 우리의 노련한 기술자들은 현장 시험을 통해 생산 효율성을 높이기 위해 설정을 조정합니다. 또한 전체 설치 지침을 제공하므로 생산 라인에 원활하게 적합합니다.

성공사례

용테는 프리미엄 최첨단 플라스틱 파이프 기계 제작 전문업체입니다. 끊임없는 기술 향상을 통해 3레이어 PPR 파이프 공동 압출기는 국내 및 글로벌 시장에서 광범위한 인정을 받았습니다.
