단층 골판지 파이프의 제품 성능에 대한 파형 파형의 영향 원문보기 KCI 원문보기 인용

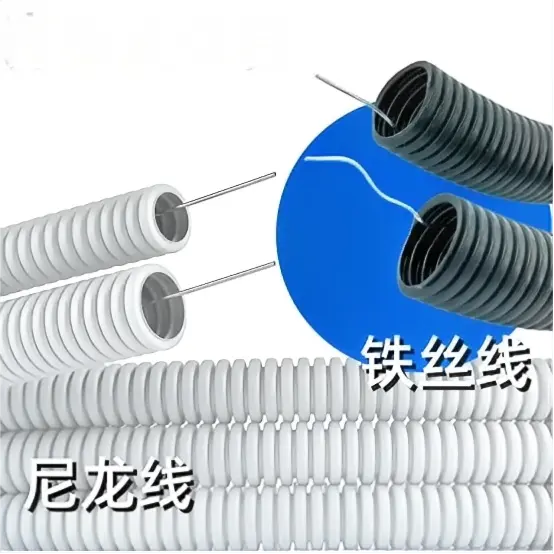

단일 벽 주름관은 독특한 구조 설계와 재료 특성으로 인해 광범위한 적용 다양성을 제공합니다. 주거용 및 상업용 건물의 배수 시스템에 이상적인 솔루션으로 최적의 흐름 용량으로 빗물과 폐수를 효율적으로 전달합니다. 케이블 관리 시나리오에서 이러한 파이프는 내구성과 유연한 설치 기능을 결합하여 전기 및 통신 케이블을 위한 견고한 보호 도관 역할을 합니다. 경량 구조로 인해 설치 중 취급 노력이 최소화되고 내부식성이 뛰어나 다양한 환경 조건에서 장기적인 성능 안정성이 보장됩니다. 또한 이 제품의 적용 범위는 농업용 관개 시스템으로 확장되어 농작물에 정확한 물 분배를 촉진하고 관개 효율성과 자원 활용도를 향상시킵니다.

우리가 사용할 때단일 벽 골판지 파이프 기계골판지 파이프를 만들기 위해 사용 요구 사항에 따라 다양한 유형의 파마루 모양을 만들 수 있습니다. 파도 볏 모양은 링 강성, 유연성, 충격 저항, 응력 분포, 유체 역학 성능 및 단일 벽 주름관의 설치 효율성을 제어하는 ​​핵심 구조 매개변수 역할을 합니다.

1. 주류 파동의 피크 형태와 핵심 성능 영향

1. 사다리꼴파(공학에서 가장 많이 사용되며 약 76%를 차지)

· 구조적 특징은 마루가 편평하고 측벽이 경사져 있으며 골은 대부분 둥글게 되어 있다.

· 성능에 미치는 영향

o 높은 원주 강성: 웨이브 피크 평면의 넓은 지지 영역은 방사형 압축력에 대한 강력한 저항을 제공하여 고강성 등급(SN4~SN16)을 실현할 수 있습니다.

o 응력 집중: 응력 집중은 파동 피크의 날카로운 모서리에서 발생하기 쉽고, 측정된 최대 응력은 평균 응력의 2.3배에 도달할 수 있으며, 장기 하중에서는 피로 ​​균열이 발생하기 쉽습니다.

o 충격 저항은 일반적으로 낮습니다. 날카로운 모서리는 충격 에너지 흡수가 좋지 않으며 단순 지지 빔의 충격 강도는 일반적으로 낮습니다.

o 경제성: 높은 구조적 효율성, 동일한 강성 하에서 더 적은 재료 소비.

· 적용 시나리오: 도시 배수, 하수 배출, 통신 케이블링 등 강성 요구 사항이 높은 기존 프로젝트.

2. 원형 아크/사인파

· 구조적 특징은 날카로운 모서리 없이 파봉과 계곡의 부드러운 전환이 특징입니다.

· 성능에 미치는 영향

o 응력 분포가 균일합니다. 응력 집중점이 없고 피로 및 균열 저항성이 우수하며 사용 수명이 깁니다.

o 우수한 유연성: 강력한 축 및 원주 변형 능력, 고르지 못한 기초 정착에 적응하는 능력이 좋습니다.

o 낮은 강성 효율: 동일한 재료 사용량에서 링 강성이 사다리꼴 파의 강성보다 낮으므로 추가 벽 두께 또는 파고 보상이 필요하므로 비용이 증가합니다.

o 파봉의 접촉면적이 작고 국부적인 압축이 오목해지기 쉽습니다.

· 적용 시나리오: 부드러운 토양 기초, 무개착 구조, 케이블 배선의 빈번한 굽힘 및 임시 배수.

3. U자형 파도

· 구조의 특징은 마루가 완만하고 골이 큰 호형이며 전체 모양이 모서리가 둥근 직사각형에 가깝습니다.

· 성능에 미치는 영향

o 종합적인 성능이 균형을 이룹니다. 사다리꼴파의 강성과 원형파의 유연성을 가지며 응력 분포가 더 균일합니다.

o 탁월한 유체 성능: 매끄러운 내벽, 낮은 유체 저항, 강력한 자가 세척 능력, 진흙 축적에 대한 저항성.

o 안정적인 설치: 외부 표면의 접촉 면적이 넓어 설치 시 롤링을 방지하여 안전한 시공이 가능합니다.

· 적용 가능한 시나리오: 농경지 배수, 빗물 수집 및 적당한 부하가 있는 도시 파이프라인.

4. V자형 파동

· 구조적 특징: 날카로운 마루, 좁은 골, 작은 측면 벽 각도.

· 성능에 미치는 영향

o 높은 국부적 강성: 웨이브 피크는 강한 천공 방지 및 충격 방지 능력을 갖고 있어 고체 입자를 운반하는 데 적합합니다.

o 유연성이 매우 낮습니다. 축 방향으로 구부리기 어렵고 구부리는 지점에서 파손되기 쉽습니다.

o 응력집중이 심하고, 파봉과 골의 예리한 각도에서는 균열이 발생하기 쉬우므로 이를 보완하기 위해 벽두께를 두꺼워야 합니다.

· 적용 시나리오: 산업 폐기물 잔여물 운송, 광산 배수 및 특수 충격 방지 작업 조건.

5. 복합/곡선파(예: S-Rib)

· 구조적 특징은 파동 꼭대기의 마이크로 아크와 측벽 곡률의 전이로 사다리꼴파와 원형파의 장점을 결합한 것이다.

· 성능에 미치는 영향

o 협업 개선: 높은 링 강성(예: SN8)을 유지하면서 단순 지지 빔의 충격 강도를 20% 이상 증가시킬 수 있습니다.

o 응력 최적화: 날카로운 모서리를 제거하면 응력 집중이 크게 줄어들고 장기적인 신뢰성이 향상됩니다.

o 금형과 공정이 복잡하기 때문에 비용이 더 높습니다.

· 적용 가능한 시나리오: 높은 표준의 도시 프로젝트, 무개착 파이프 잭킹 및 장거리 매설 파이프라인.

II. 중요한 성능에 대한 파형의 체계적인 영향

III. 모델 선택의 핵심 원칙

1. 강성 우선: 고하중, 깊은 매설, 고토피복 시나리오 → 사다리꼴파 또는 합성파를 선택합니다.

2. 유연한 우선순위: 연약한 토양, 침하 민감성, 비굴착 → 호파 또는 U자형 파를 선택합니다.

3. 유체 우선순위 : 배수, 하수 배출, 막힘 방지 → U자형 웨이브 또는 아크 웨이브 선택.

4. 충격 저항 우선순위: 고체-액체 혼합물 운반, 광산, 산업 → V파 또는 복합파 선택.

5. 비용 우선: 기존의 도시형 및 스레딩 → 사다리꼴 웨이브가 선호됩니다.

IV. 피크 지원 매개변수의 시너지 효과

파도 높이, 파도 간격 및 벽 두께의 조화로운 설계를 통해 파도 꼭대기 모양의 최적 성능을 얻을 수 있습니다.

· 웨이브 높이: 웨이브 높이가 높을수록 링 강성은 높아지지만 유연성이 감소하고 소재가 증가합니다.

· 웨이브 간격: 웨이브 간격이 너무 작으면 축 강성이 지나치게 높아져 침하 적응에 불리합니다. 웨이브 간격이 너무 크면 원주 지지력이 부족해 국부적인 좌굴이 발생합니다.

· 벽 두께: 모서리가 날카로운 파도(사다리꼴 또는 V자형)의 경우 응력 집중을 완화하기 위해 파도 꼭대기에서 벽을 적절하게 두꺼워야 합니다.
