용테 압출기 전기 제어 캐비닛은 품질과 디자인을 최적화했습니다.

용테 압출기 전기 제어 캐비닛: 장점 및 주요 특징

전체 구조 및 레이아웃

플라스틱 압출기용 Yongte 전기 제어 캐비닛은 Yongte 플라스틱 압출 라인을 위해 특별히 설계된 산업용 제어 시스템입니다. 이는 전체 압출 시스템에 대한 전력 분배, 논리 제어, 신호 전송 및 안전 보호 기능을 제공합니다.

레이아웃 디자인 하이라이트

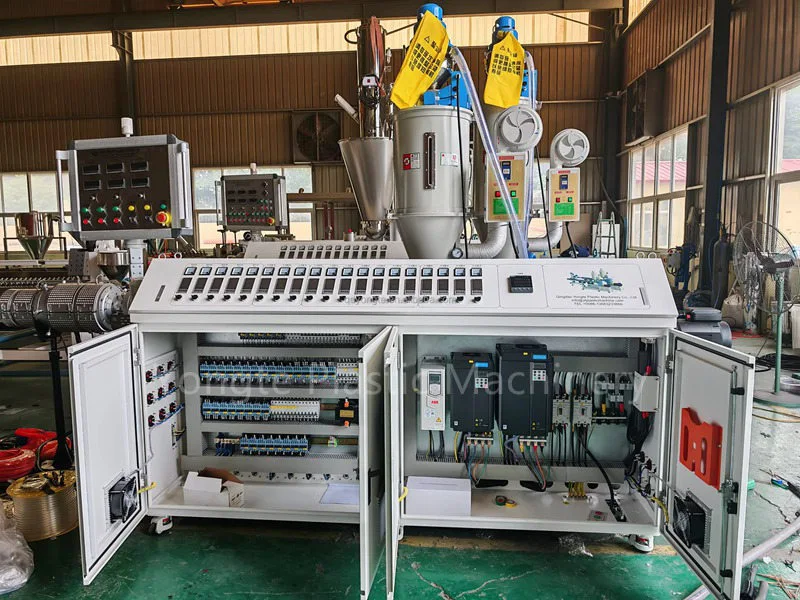

- 레이어형 모듈식 레이아웃: 캐비닛은 다음과 같이 위에서 아래로 배열된 다층 수평 구역 디자인을 특징으로 합니다.

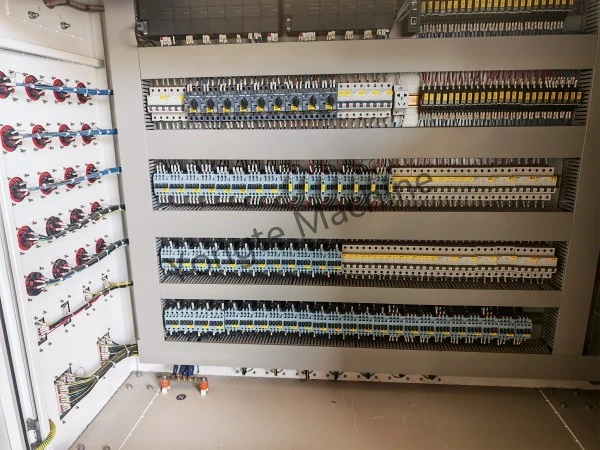

- 최상층: PLC 및 제어 모듈; 단자대(신호 배선부)

- 중간층: 주회로 차단기, 분기 공기 스위치, 접촉기/계전기 그룹

- 하위 레이어: 고밀도 중간 릴레이; 단자대(I/O 신호 영역)

- 왼쪽: 케이블 입구/출구 단자; 접지 및 등전위 본딩 단자

- 전력 및 제어 회로의 명확한 구역 지정 및 물리적 분리: 고전류 전력 구성 요소(예: 주 차단기, 접촉기)는 저전압 제어 요소(예: 계전기, 신호 단자대)와 물리적으로 격리되어 전자기 간섭을 제거하고 유지 관리를 단순화합니다.

- 표준화된 배선 및 고급 장인 정신: 모든 케이블은 전원 및 제어 회로에 대해 산업 표준에 따라 빨간색(L1), 파란색(L2), 노란색(L3), 검정색(중성), 녹색/노란색(접지)으로 색상별로 구분되어 있습니다. 터미널 블록에는 번호가 균일하게 지정되어 있고 배선이 질서정연하고 안전하여 산업용 전기 설치에 대한 엄격한 요구 사항을 충족합니다.

1. 핵심 장점 및 기술적 특징

높은 신뢰성 및 안전성

- 포괄적인 보호 시스템:

다단계 공기 스위치 및 회로 차단기는 주 전원 공급 장치와 개별 분기 부하 모두에 대해 조정된 과부하, 단락 및 잔류 전류(누설) 보호 기능을 제공하여 계단식 오류를 방지하고 시스템 전체의 작동 연속성을 보장합니다.

캐비닛 외부에는 고전압 경고 라벨이 부착되어 있으며 캐비닛 도어에는 GB/T 5226.1 및 기타 국제 산업 안전 표준을 완벽하게 준수하는 열림 시 자동으로 전원을 차단하는 안전 인터록이 통합되어 있습니다.

독립적인 접지 구리 버스바가 캐비닛 베이스에 설치되어 모든 내부 장비 인클로저의 안정적인 저임피던스 접지를 보장하여 정전기 방전 및 누출 위험을 완화합니다.

- 고성능 부품 선택:

회로 차단기, 접촉기, 계전기를 포함한 핵심 구성 요소는 선도적인 산업 등급 제조업체(예: Siemens, Schneider Electric, Chint)에서 공급되며, 잦은 시작-정지 주기 및 전자기 간섭 하에서 탁월한 내구성을 제공하여 연중무휴 24시간 압출기 작동을 지원합니다.

단자대는 고전류 스프링 클램프 또는 나사형 설계를 사용하여 견고하고 진동에 강한 연결을 보장하여 장시간 고부하 작동 중에 느슨해짐, 아크 발생 또는 열 저하 위험을 최소화합니다.

모듈성 및 확장성

- 표준화된 모듈식 설계:

전원 및 제어 회로 모두 표준화된 모듈식 아키텍처를 따르므로 단일 나사, 이중 나사 및 다양한 모터 출력 정격에 걸친 모델을 포함하여 다양한 Yongte 압출기 구성에 걸쳐 신속한 적응이 가능하며 향후 생산 라인 업그레이드(예: 보조 공급 시스템, 자동화된 워크스테이션 또는 인라인 품질 모니터링)의 원활한 통합을 촉진합니다.

- 넉넉한 예약 공간:

캐비닛에는 넉넉한 예약된 터미널 블록 위치와 장착 공간이 포함되어 있어 I/O 신호 및 전원 회로를 유연하게 확장하여 중량 측정 피더, 실시간 온라인 센서 또는 자동 화면 전환기와 같은 고객별 요구 사항을 수용할 수 있습니다.

간섭 방지 및 작동 안정성

-EMC 준수 설계:

전원과 제어 배선 간의 엄격한 물리적 분리, 민감한 신호를 위한 차폐 케이블 사용, 최적화된 접지 토폴로지는 고전력 장치(예: 인버터, 모터)에서 생성되는 전자기 간섭을 효과적으로 억제하여 PLC, 센서 및 HMI 디스플레이의 안정적이고 소음 없는 작동을 보장합니다.

- 열 관리 및 환경 적응성:

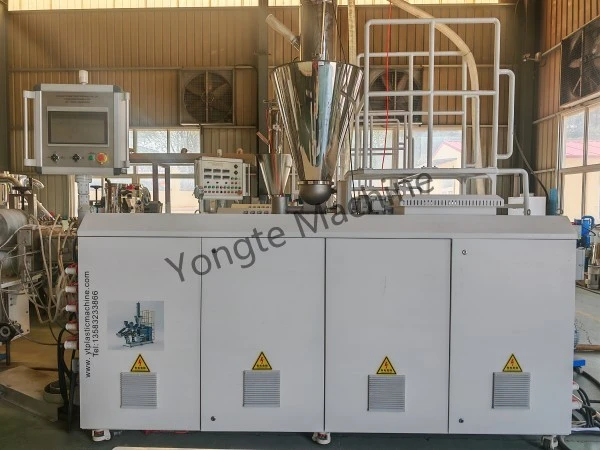

캐비닛 도어와 측면 패널에 통합된 환기 루버는 자연 대류 냉각을 촉진하고 내부 구성 요소의 최적 작동 온도를 유지하며 열 노화를 방지합니다.

개스킷 도어와 밀봉된 케이블 입구를 특징으로 하는 먼지 밀봉 캐비닛 설계는 먼지, 오일 미스트 및 기계적 진동이 특징인 까다로운 공장 환경에서 안정적인 성능을 보장하여 구성 요소 서비스 수명을 연장합니다.

운영 및 유지 관리의 용이성

- 직관적인 인간-기계 상호작용:

캐비닛 외부에 내장된 터치스크린 작업자 패널을 사용하면 작업자 효율성에 최적화된 명확하고 사용자 친화적인 인터페이스를 통해 배럴 온도, 스크류 속도, 용융 압력, 출력 속도 등 중요한 압출 매개변수를 실시간으로 모니터링하고 원터치로 조정할 수 있습니다.

- 빠른 유지보수 설계:

모든 구성요소와 단자대는 균일하게 라벨이 붙어 있으며 공식 전기 회로도에 대해 상호 참조되므로 신속한 오류 진단 및 해결이 가능합니다.

계층화된 물리적 레이아웃을 통해 기술자는 광범위한 분해 없이 결함이 있는 회로를 격리하고 액세스할 수 있으므로 계획되지 않은 가동 중지 시간이 크게 줄어듭니다.

전용 왼쪽 케이블 입구 구역은 안전한 케이블 고정을 위해 독립적이고 변형이 완화된 단자를 사용하여 향후 재구성이나 현장 수정을 간소화합니다.

압출기별 맞춤화

- 정확한 전력 매칭:

전원 회로는 Yongte 압출기의 정확한 모터 전력, 가열 부하 및 보조 구동 요구 사항에 맞게 설계되어 히터, 메인 및 보조 모터, 워터 펌프 및 기타 중요한 부하에 안정적이고 변동 없는 공급을 보장하여 과부하, 저전압 또는 위상 불균형의 위험을 제거합니다.

- 최적화된 제어 로직:

사전 로드된 압출기별 제어 알고리즘은 WPC, PVC, PE 및 재활용 PET 압출을 비롯한 다양한 열가소성 응용 분야의 고유한 공정 요구 사항에 맞춰 분할된 배럴 온도 프로파일링, 폐쇄 루프 스크류 속도 조절, 동기화된 공급 제어 및 지능형 결함 자가 진단을 지원합니다.

- 이중화 설계:

메인 구동 모터 및 개별 가열 영역을 포함한 주요 회로에는 용량 여유 공간이 내장되어 있어 일시적인 부하 변동을 흡수하고 가변적인 작동 조건에서도 연속적이고 중단 없는 생산을 유지합니다.

2. 완전한 압출기 시스템을 통한 시너지 효과

- 통합 시스템 통합:

캐비닛은 완전히 사전 배선되어 있으며 압출기 본체와 함께 공장에서 테스트되었습니다. 모든 내부 케이블링 및 기능 시운전은 배송 전에 완료됩니다. 즉각적인 생산 준비를 위해 주 전원 공급 장치의 현장 연결만 필요하므로 현장 설치 시간과 복잡성이 최소화됩니다.

- 이동성 및 환경 보호:

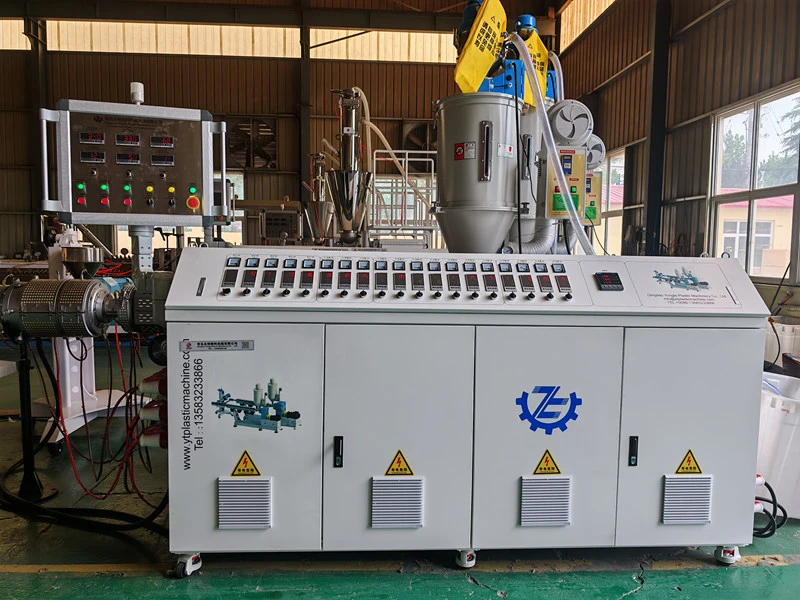

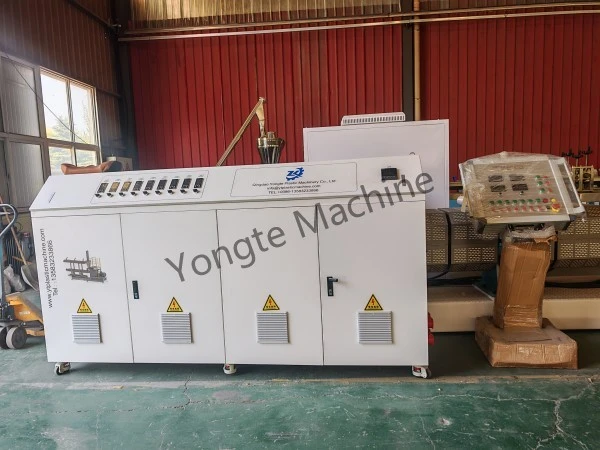

캐비닛 베이스에 장착된 견고한 캐스터를 사용하면 작업장 내에서 도구 없이 원활하게 이동할 수 있습니다. 캐비닛 인클로저는 산업 제조 환경에서 장기간 내구성을 갖도록 설계된 부식 방지, 내유성 분말 코팅 판금을 사용합니다.

- 브랜딩 및 규정 준수:

캐비닛에는 Yongte 브랜드 로고와 공식 연락처 정보가 눈에 띄게 표시되어 있습니다. CE 및 UL을 포함한 주요 수출 인증 표준을 완벽하게 준수하여 해외 고객을 위한 글로벌 규제 및 규정 준수 요구 사항을 충족합니다.

요약

Yongte 압출기 전기 제어 캐비닛은 산업 등급의 신뢰성이 높으며 응용 분야에 최적화된 전기 제어 시스템입니다. 핵심 장점은 다음과 같습니다.

✅ 안전하고 신뢰할 수 있음: 다단계 보호 아키텍처, 프리미엄 산업용 구성 요소 및 연중무휴 운영 준비 상태

✅ 합리적인 레이아웃: 모듈식, 계층화된 물리적 구성; 전원 및 제어 회로의 엄격한 분리; 효과적인 EMI 완화; 간소화된 유지관리 액세스

✅ 높은 확장성: I/O 확장 및 전원 업그레이드를 위한 넉넉한 예약 공간 - 진화하는 생산 라인 요구 사항 및 맞춤형 통합 지원

✅ 프리미엄 장인 정신: 표준화된 색상 코드 배선; 균일한 라벨링; 국제 전기 설치 표준에 부합하는 정밀 조립

✅ 높은 공정 적응성: 압출별 제어 로직 및 이중화로 다양한 플라스틱 가공 응용 분야에서 일관되고 안정적인 성능 보장

이 고급 제어 캐비닛은 Yongte 압출기의 안정적이고 효율적이며 신뢰할 수 있는 작동을 위한 기본 보장 역할을 하며 특히 목재-플라스틱 복합재(WPC) 라인, 플라스틱 파이프 압출, 플라스틱 시트 및 프로파일 라인, 폐플라스틱 재활용 시스템을 포함한 고신뢰성 생산 환경에 적합합니다.
